　电流速断保护分为无时限电流速断和带时限电流速断，无时限速断保护范围就是本段线路自首段向末端2/3范围（由于本段线路剩下的1/3末端和下段线路首段的短路电流值是相近的，而该保护只能依靠短路电流值进行选择，因此其整定值必须要躲过下段线路首段短路值，这样也就同时躲过了本段线路末端值，因此该保护存在保护死区）；带时限电流速断保护由于采用时限躲开了下一段线路首端故障引起的误动，所以也能保护本段剩下的也就是末端1/3范围，因此其保护范围是本段全线路，但缺点是有时限不能速动。

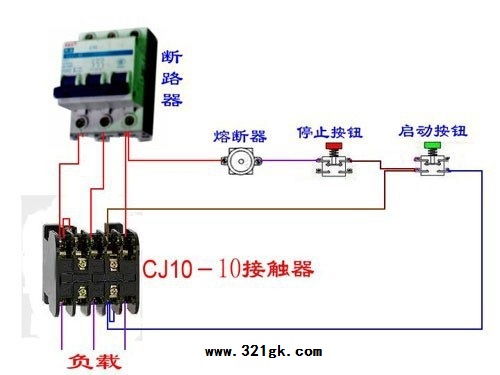

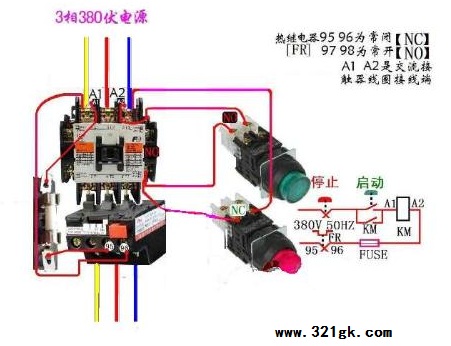

按钮开关接线实物图

在未按下按钮之前，上面一对静触点与动触点接通，称为常闭触点；

下面一对动、静触点是断开的，称为常开触点。

只具有常开或常闭触点的按钮称单按钮；既有常开又有常闭触点的按钮称为复合按钮。复合按钮的动作原理是：

按下按钮帽，动触点下落，常闭触点断开，常开触点闭合。松开按钮，在弹簧的作用下动触头恢复原位，即常开触点恢复断开，常闭触点恢复闭合，也称按钮自动复位。

必须注意的是，复合按钮动作时，各触点的通断有先后顺序：

即按下按钮时，常闭触点先断开，常开触点后闭合；

当松开按钮时，常开触点先断开，常闭触点后闭合。
