变压器电气符号-绕组间有屏蔽的双绕组单相变压器

本文收集并列出了双绕组变压器电气符号、三绕组变压器电气符号、自耦变压器电气符号、三相变压器电气符号等，供大家制图或学习时参考。

一、双绕组变压器电气符号

　　变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

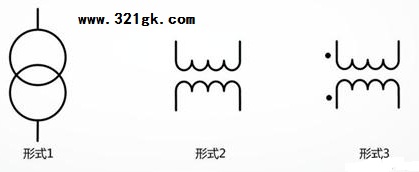

双绕组变压器符号

绕组间有屏蔽的双绕组单相变压器

在一个绕组上有中心点抽头的变压器

耦合可变的变压器

二、三绕组变压器电气符号

　　三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。

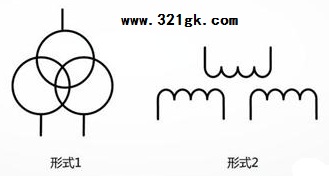

三绕组变压器符号

三、自耦变压器电气符号

　　自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。

自耦变压器

单相自耦变压器

星形连接的三相自耦变压器

可调压的单相自耦变压器

四、三相变压器电气符号

　　三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
