使用与安装插头与插座插销注意事项-单相三孔插座接线图

插销是插头与插座的总称，使用与安装插销时通常应注意以下几个方面的问题：

(1)安装。插座不应安装在高温、潮湿的场所，应安装在清洁、干燥的地方；暗装与工业用插座离地面高度应大于30cm；明装插座离地面高度大于1. 8m。

(2)使用。插头插入插座应插到底，不可外露，以防触电；严禁把电器的两根电源引线的线头直接插到插座的插孔中，以防发生短路或触电事故；不允许两个或几个电器同时合用一个插头或两副插头同时插到同一个插座内，以免发生短路或烧毁电路事故。

(3)维护。经常对插销进行检查，看插头或插座接线端的线头是否松动，插座孔内是否有污物。一旦发现插销损坏应及时重换，不可凑合使用。

单相三孔插座接线图

单相三孔插座的插孔有圆形与扁形两种。如图1所示，圆形为老产品，已基本淘汰。

(1)排列与标志。在图1中，L表示相线（火线）、N表示中性线（零线）、E表示保护接地线（或称保护接零线），符号“”为接地符号。

(2)接线方法。单相三孔插座的正确接线方法如图2所示。其中：

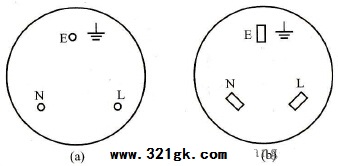

图1 单相三孔插座插孔排列与标志

(a)圆孔形；(b)扁形

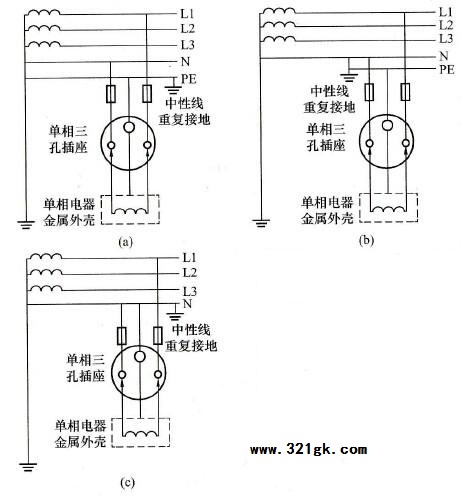

图2 单相三孔插座的正确接线方法

(a)方法一；(b)方法二；(c)方法三；

1)图2 (a)、(b)适用于三相五线制保护接零系统，这两种接法的安全性较高。

2)图2 (c)适用于三相四线制保护接零系统中
