三相交流电路功率的检测-照明灯开关接线图
1.功率的检测
  在高电压、大电流的系统中,一般并不单测功率,而是同时测量三相电压和三相电流,所以功率表不需要单独的互感器,而是和电压表、电流表共用电压和电流互感器。因为一般电压互感器的次级满量程电压为100 V,电流互感器的次级满量程电流为5 A,功率因数最大为1,根据

  所以一般功率变送器的满量程功率为866 W。功率变送器所测功率再乘以电压互感器的变压比Ku和电流互感器的变流比Ki,就是负载的实际有功功率。

  2.智能电量变送器
  智能电量变送器将电压、电流、功率变送器的接线及功能集于一身,采用高性能微控制器(MCU),综合运用数字信号处理(DSP)技术、数据通信技术、自动控制技术、高速数据采集技术、集成技术、贴片安装工艺等一系列先进技术和工艺,通过对三相电压和三相电流进行高速采样、数据处理和实时计算,可以得到各种交、直流电量参数,并通过RS-485总线传送到计算机。智能电量变送器尤其适用于电压、电流波形畸变的电量检测。

照明灯开关接线图

照明灯具是工厂企业和住宅中应用相当广泛的电器,控制照明灯具的开关连接方式也很多,表6-7给出了照明灯具控制开关在日常应用中较常用到的几种连接方法,供参考,表中是以控制白炽灯为例来说明接线方法的。对照明开关的接线,应做到安全、美观、合理、经济,且便于维修。

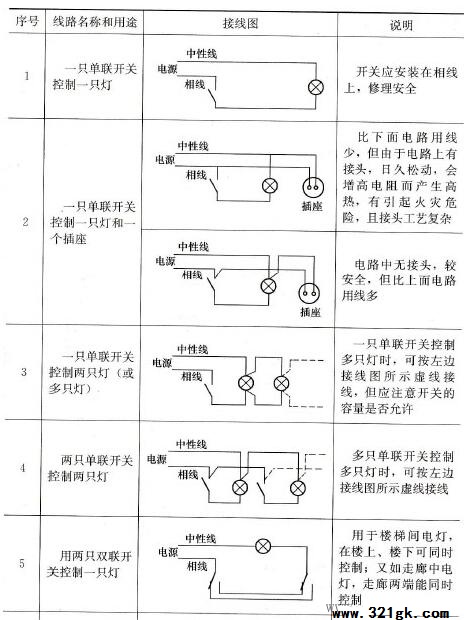

    表    照明灯开关的各种连接方法

    (1)对于序号1中的电路,电源开关应安装在相线(火线)上,使开关断开后,电灯的灯头不带电。     (2)对于序号中的电路,在安装吊灯时,其导线应采用绝缘软线,并应在吊线盒及灯座罩盖内将导线打结,以免导线线芯直接承受吊灯的重量而被折断。
