高压电流互感器接地是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害，同时若高压电流互感器有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

高压电流互感器CT接地

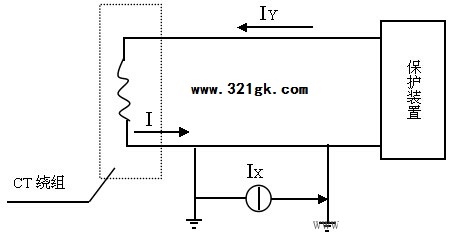

如图所示：由于潜电流IX的存在，所以流入保护装置的电流IY≠I，只有高压电流互感器二次侧一点接地时IX＝0，则流入保护装置的电流IY才于实际回路电流I相等，这样才能确保护装置可靠运行。

CT磁通是由与之串联的高压回路电流通过其一次绕组产生的。此时二次回路开路时，其一次电流均成为励磁电流，使铁芯的磁通密度急剧上升，从而在二次绕组感应出高达数千伏的感应电势。

高压电流互感器实验

高压电流互感器实验通常要进行极性实验、变比实验和绕组伏安特性实验，下面电工学习网小编分别对实验方法和实验注意事项进行相关阐述。
1、极性实验
向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以高压电流互感器（CT）必须做极性试验，保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向。
在高压电流互感器CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。接线时要检查L1安装的方向，如果不是按照上面情况下安装，二次回路就要按以交换头尾的方式接线。
2、变比实验
高压电流互感器CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，高压电流互感器变比试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。对于二次是多绕组的CT，有时测得的二次电流误差较大（是因为其他二次回路开路使CT磁通饱和，大部分一次电流转化为励磁涌流），此时把其他未测的二次绕组短接即可。
在安装时未使用的绕组也应该全部短接，但应注意：有些绕组属于同一绕组上有几个变比不同的抽头，只要使用了一个抽头，其他抽头就不能短接；若该绕组未使用，只短接最大线圈抽头。
变比试验测试点为标准CT，二次电流分别为0.5A、1A、3A、5A、10A、15A时高压电流互感器（CT）的二次电流。 3、绕组伏安特性
理想状态下的CT就是内阻无穷大的电流源，不因外界负荷大小改变电流大小，实际中的高压电流互感器CT只能在一定的负载范围内保持固定的电流值。
伏安特性就是测量CT在不同的电流值时允许承受的最大负载，即10%误差曲线的绘制。
伏安特性试验时特别注注意事项：
（1）电压应由零逐渐上升，不可中途降低电压再升高，以免因磁滞回线关系使伏安特性曲线不平滑.
（2）对于二次侧是多绕组的CT，在做伏安特性试验时也应将其他二次绕组短接。
（3）10%误差曲线通常以曲线形式由厂家提供
高压互感器CT10%误差曲线

如图所示：横坐标表示二次负荷，纵坐标为CT一次电流对其额定一次电流的倍数。
根据所测得U，I₂值得到R_X1，R_X1＝U/I₂，找出与二次回路负载R_X最接近的值，在图上找到该负荷对应的m0，该条线路有可能承受的最大负载的标准倍数m，比较m和m0的大小，如果m＞m0，则该CT不满足回路需求，如果m≤m0，该CT可以使用。伏安特性测试点为I₂在0.5A，1A，3A，5A，10A，15A时的二次绕组电压值。
