常开和常闭的区别-中间继电器上常开点常闭点与公共端

线圈不带电时，接点为断开状态的叫常开接点、闭合状态的叫常闭接点，线圈得电时常开接点会闭合，而常闭接点会断开。
常开与常闭的区别：
1、当主开关合上时，辅助开关也合上，这种辅助开关就叫常开接点，在主开关断开时，它也跟着断开。
2、当主开关断开时处于闭合状态的辅助开关，叫常闭接点，当主开关合上时，它会断开。 交流接触器上的常开与常闭区别:
常开在通电状态下，是闭合的。
常闭在通电状态下是断开的。
接触器常开分主触头常开和辅助触头常开。
常闭只有辅助触点有常闭触点。 对于继电器：线圈不带电时，接点为断开状态的叫常开接点、闭合状态的叫常闭接点；线圈得电时常开接点会闭合，而常闭接点会断开。对于电器上配置的与主开关联动的辅助开关：当主开关合上时，辅助开关也合上，这种辅助开关就叫常开接点，在主开关断开时，它也跟着断开。当主开关断开时处于闭合状态的辅助开关，叫常闭接点，当主开关合上时，它会断开。

中间继电器上常开点常闭点与公共端

中间继电器的常开与常闭触头是指中间继电器处于失电状态时的状态。

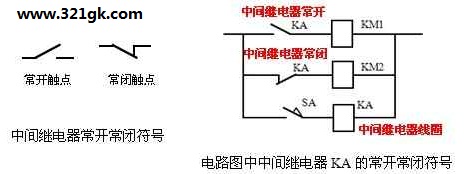

即：继电器断电时触头处于打开状态的称之为“常开触头”；处于闭合状态的称之为“常闭触头”，其电路符号如下图所示。

在电路图中都是采用符号表示中间继电器的控制功能，通常中间继电器线圈用KA标注，接触器线圈用KM标注，故在电路图中标识为KA的触点为中间继电器触点。

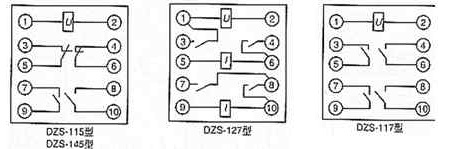

在小型中间继电器的实物外壳上以及接线图上，通常用数值和符号标注出常开常闭触点的位置。数值代表管脚，符号表示该组管脚的功能。如下图所示：
