三相四线制的供电系统中（TN-C,三根火线，一根零线，零线保护接地，以前都采用这种系统，因为一些弊端，具体有什么弊端，国家为什么现在要执行三相五线制，请继续关注我们“赛欧电气”微信公众号，我们会在后面进行一一解答）, 正常情况下，零线上是不应该有电的。零线带电是没有良好接地的体现，如果良好接地了，电流会流入地下，用测电笔是检测不出来。简而言之，有的电工朋友所说的，要么是零线断了，要么是接触不好。其实也对，但是也不全对。零线带电其实有多种原因的。
零线带电的原因及应对方法：　　
1.线路上有电气设备漏电，但是电流不算大，因保护装置末动作而没有跳闸，使的零线带电。必须停电进行检修，找出漏电的设备进行修复，并查找保护装置末动作的原因。
2.线路上有一根相线（火线）接地，电网中的总保护装置末保护，使的零线带电。停电后，首先用兆欧摇表对线路进行测量，看线路是否有绝缘不好的地方，测量时要注意线路中的仪表要断开。
3.零线断裂，电流未能形成回路，在断裂处后面的电气设备中有漏电或有较大的单相负荷运行，使零线带电。停电后测试零线是否断裂，断裂的进行查找并修复。　　
4.在接零电网中，有个别电气设备采取保护接地而且漏电，使的零线带电。分清系统是接零系统还是接地系统，亦或是接零系统中进行了重复接地。然后进行正确的安装地线。
5.在接零电网中，有单相电气设备采用“一火一地”即无工作零线，使零线带电。安装N线，不能把PE线当成N线用。　　
6.在电网中有的电气设备绝缘电阻因空气湿度或工作环境变化，而有所降低或破坏而引起漏电，使零线带电。检查出绝缘电阻不符合规定的要求的设备，进行修理。
7.在变压器低压侧工作接地连接处接触不良，有较大的电阻，而使的零线带电。接触不良不好查找，要每年或按规定的时间进行检修，不能偷懒，要按规程进行检修。　
8.高压窜入低压，使零线带电。不好查找，有时还会出大问题。最难对付的一种，对人有危险。一定要按操作规程去操作。
9.高压采取二线一地运行方式，其接地体与低压工作接地或重复接地体相距太近时，高压工作接地上的有电压，影响低压侧工作接地，使零线带电。查出原因，按相应的规程进行敷设。　
10.单相负载过重或单相负载在三相电路中分配不均，引起三相负荷不平衡，电流超过允许范围时，造成相位角偏移，而使的零线带电。可重新将各单相负载均匀分配到三根相线中，使三相负载能基本平衡。如果是单相负载过重，要减少单相负载容量，从而达到三相平衡，避免相位角的偏移。
11.磁场感应引起零线带电。　　
12.静电感应引起零线带电。
13.由于绝缘电阻和对地电容的分压作用，可能导致电气设备外壳带电，而引发触电风险。
14.对于三相四线制(TN-C)系统中零线带电,大多数原因是因为三相负载不平衡造成的,还有设备故障状态下,零线会带电.但是在三相五线制中(TN-S，三根火线A/B/C，一根零线N，一根专用接地保护线PE)零线一般都带有很微弱的电流,尤其是在计算机系统的供电中,这个是因为计算机系统的工作电压是微电压一般在0~5V之间,而且还是直流电源,所以根据直流系统的工作原理,其零电位是有电流通过的,计算机内的直流零电位就是通过DC/AC转换将进线电源交流的零作为直流的零电位点了,故此在计算机系统中电源线中的零线正常是有微电流通过的,所以在计算机配电设计时都不安装漏电保护装置。
检测零线带电方法：
检测零线是否带电最简单实用的办法用测电笔接触零线，氖泡灯会亮，就说明零线带电。
零线带电有两种情况:
1.零线有电流:这是三相不平衡造成的;
2.零线有电压:这是零线断了,这很危险,极易造成电气设备的损坏,必须局部停电检修。
零线带电有哪些危害：
(1)当零线断路或接触不良时，由于负荷不对称引起中性点漂移，使零线的电位不等于0，零线电位偏移后三相的相电压（火线与零线之间电压）一般就不是220V了，轻负载的一相电压将升高，相电压可能会超过220V，具体零线电位多少与三相负载不平衡度有关，越不平衡，中性点偏移就越大，零线的电位就越高，三相中相电压超压的相，就会因为超过用电设备的额定电压值，从而使设备寿命缩短，超过电压值过多时，可能使用电器因为电压过高而烧毁，甚至发生家用电器、照明灯的“群爆”情况。零线的电位升高后，达到一定的值时，不小心触碰到零线时，也将会有发生触电事故的危险。
(2)当零线断路或接触不良时，重负荷相的相电压会降低，也会造成三相电压不平衡，零线电位偏移后三相的相电压（火线与零线之间电压）就可能达不到220V了。三相中相电压减少的相，就可能因为用电设备由于电压过低而达不到正常出力，不能工作。电动机和用电器也因电压过低起动电流增大，起动困难，电机发热严重，甚至烧坏。白炽灯也会变得暗淡，荧光灯则不能启动；
(3)零线断路时或接触不良时，由于设备不能工作，容易误判设备不带电而发生触电事故；在发生相线接地故障时，零线对地电压上升，对于采用三相四线制（TN-C）用零线保护接地设备，其设备外壳也将带上危险电压，另外，由于变压器外壳是与变压器中性连接在一起后再入地的，因此，人们无意碰到设备或变压器外壳也或接地引下线时，都会有发生触电事故的风险，同时，在故障接地点或变压器工作接地点附件，都可能会有发生跨步电压触电或接触触电的危险；
(4)配电变压器容易被雷击损坏。配电变压器的避雷器普遍采用“三位一体”的接地方式，即避雷器接地引下线、配电变压器的金属外壳和低压侧中性点这三个点连接在一起，然后共同与接地装置相连接。其接地电阻要求：变压器容量为1000KVA及以上时为不大于4Ω，1000KVA以下时为不大于10Ω，当接地引下线或接地电阻大于10Ω时，避雷器起不到避雷作用，变压器因而容易被雷击损坏。

装修工程铺设电路线管立体多段曲线布管法

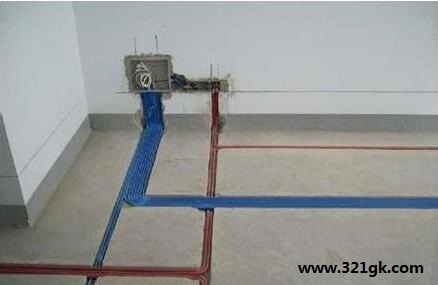

装修工程施工中铺设电路的方法都是铺设好电路管线后，再穿管。但也因为电路走向中不可避免的有很多直角拐弯，因此后期存在一定穿线困难。
针对这个问题，有网友厉害了，发明了一种“立体多段曲线布管法”的穿线方法，我们来看看：
"立体多段曲线布管法"，其具体的原理与操作方法就是：在两个相互垂直的墙面之间或墙面与地面之间，铺设的电路管线以两段或三段大半径曲线在异面空间进行连接。讲得再直白一点：就是相互垂直的两个面，各画一段曲线，并将它们连接在一起，避免产生直角连接，就是将一个"s"的两段相反的曲线拧成了90度。"立体多段曲线布管法"的曲线半径以护线套管直径的25倍以上为佳。

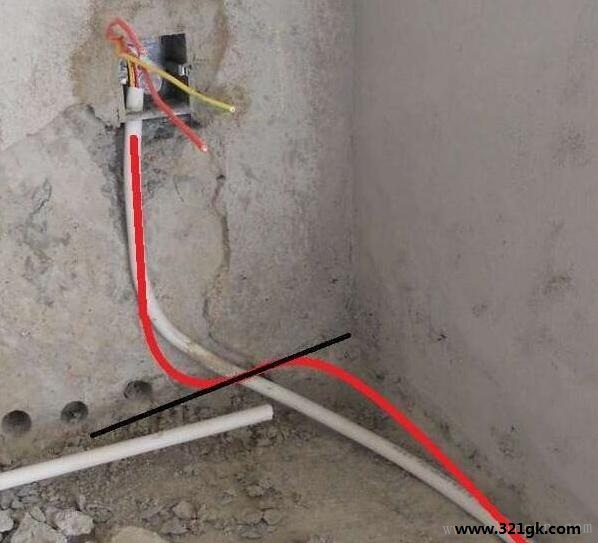

立体多段曲线布管法

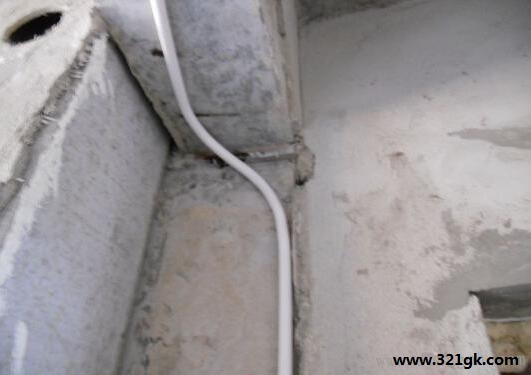

立体多段曲线布管法图解

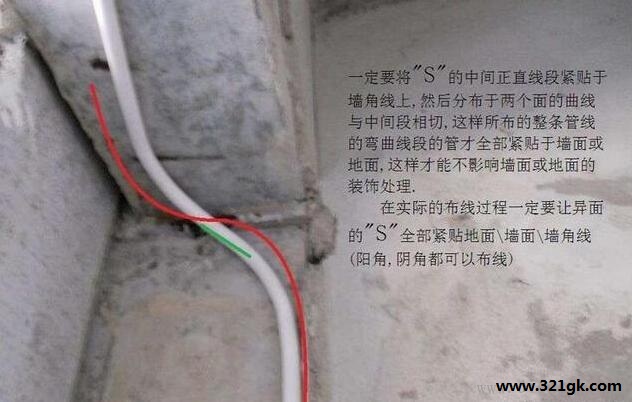

立体多段曲线布管法

不过，使用这种方法，优缺点也是十分明显的：
优点：
1、穿线会容易一些；
2、有所谓立体感；（不过是封在墙里的）
缺点：
1、管子和电线用量肯定会大一些；
2、有时候管子怎么弯要研究一番，才能弯到适合的位置，水电工可是要按时间算钱的；3、规范性小了，如果曲线再随意一些，除了拍照片，以后还有什么办法记住曲线的位置？谁敢保证以后在墙上打洞的时候，不会随时都可能打穿电线管？
所以，这个“立体多段曲线布管法”可用，但也不需要大力提倡，毕竟它用途有限，只是对墙角有效。
