感应电如何产生-变压器空载电流和空载损耗空载运行时相量图

时间:2017-03-06 08:32来源:未知 作者:admin 点击:
感应电是怎么样产生的-变压器空载运行感应电动势和变比_变压器空载电流和空载损耗空载运行时相量图
发电机根据电磁感应原理设计简单说电生磁、磁生电当发电机转子线圈通入直流电时会产生恒定磁场而发电机定子线圈定子腔内按照空间角度互差120度布置当原动机拖动转子定子腔内旋转时把转子看成静止定子3线圈相对于转子来说停作着切割磁力线运动因此定子线圈会有感应电势产生而且3互差120度电角度交变电动势发电机发出3相交流电也发电机产生感应电。
电流通过导体(电线),会在电线周围产生磁场。交流电产生的磁场是交变磁场。
导线在交变磁场中,会产生感生电流(俗称“感应电”)。
通俗的说,两根电线并排在一起,一根通过交流电,另一根虽不通电,但会产生感生电流。

变压器空载运行感应电动势和变比_变压器空载电流和空载损耗空载运行时相量图

一、变压器的空载运行

1.空载运行时各物理量正方向的规定

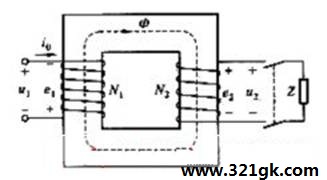

变压器一次绕组接额定频率和额定电压的电网上,而二次绕组开路,即I2=0的工作方式称变压器的空载运行。为了简便起见,将立体图改画成平面图,如图1所示。

1  单相变压器空载运行

    由于变压器接在交流电源上工作,因此通过变压器中的电压、电流、磁通及电动势的大小及方向均随时间在不断地变化,为了正确地表示它们之间的相位关系,必须首先规定它们的参考方向。

    原则上可以任意规定参考方向,但是如果规定的方法不同,则同一电磁过程所列出的方程式,其正、负号也将不同。为了统一起见,习惯上都按照“电工惯例”来规定参考方向:

  1)电压的参考方向:在同一支路中,电压的参考方向与电流的参考方向一致。

  2)磁通的参考方向:  磁通的参考方向与电流的参考方向之间符合右手螺旋定则。

  3)感应电动势的参考方向:由交变磁通Ф产生的感应电动势e,其参考方向与产生该磁通的电流参考方向一致(即感应电动势e与产生它的磁通Ф之间符合右手螺旋定则),如图2所示。

2  参考方向的规定

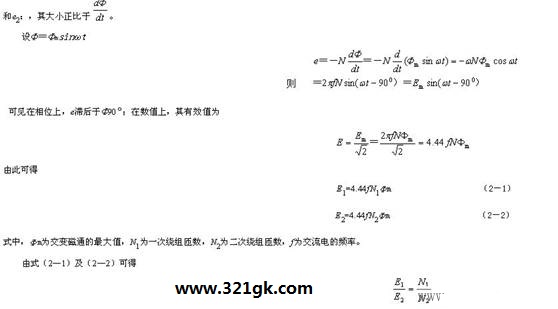

按此参考方向列出的电磁感应定律方程为

下面分析变压器空载运行时,各物理量之间的关系。

2.感应电动势和变比

空载时,在外加交流电压ul作用下,一次绕组中通过的电流称为空载电流i0。在电流i0的作用下,铁心中产生交变磁通Φ(称为主磁通),主磁通Φ同时穿过一、二次绕组,分别在其中产生感应电动势e1

如略去一次绕组中的阻抗不计,则外加电源电压U1与一次绕组中的感应电动势E1可近似

看作相等,即U1E1,而U1E1的参考方向正好相反,即电动势E1与外加电压U1相平衡。

在空载情况下,由于二次绕组开路,故端电压U2与电动势正好相等,即U2E2

因此    U1E14.44fN1Фm                 23

U2E2=4.44fN2Фm                  24



式中,Ku称为变压器的变压比,简称变比,也可用K来表示,这是变压器中最重要的参数之一。

由式(25)可见:变压器一、二次绕组的电压与一、二次绕组的匝数成正比,也即变压器有变换电压的作用。

由式(23)可见:对某台变压器而言,fN1均为常数,因此当加在变压器上的交流电压有效值U1恒定时,则变压器铁心中的磁通Фm基本上保持不变。这个恒磁通的概念很重要,在以后的分析中经常会用到。

3.变压器的空载电流和空载损耗

变压器空载运行时,空载电流I0一方面用来产生主磁通,另一方面用来补偿变压器空载时的损耗。为此,将I0分解成两部分,一部分为无功分量Iq,用来建立磁场,起励磁作用,与主磁通同相位;另一部分为有功分量Id,用来供给变压器铁心损耗,相位超前主磁通90o,即:

空载电流一般只占额定电流的(210)%,而Id<10I0,因此I0Iq,所以空载电流I0主要用来建立主磁通。故近似称作励磁电流。变压器空载时没有输出功率,它从电源获取的全部功率都消耗在其内部,称为空载损耗。空载损耗绝大部分是铁心损耗P0,即磁滞损耗与涡流损耗,只有极少部分是一次绕组电阻上的铜损耗I02R,,它只占空载损耗的2%,故可认为变压器的空载损耗就是变压器的铁心损耗。

4.空载运行时相量图

变压器空载运行时的电路原理图如图213。其中一次绕组的两个接线端用“U1”、“U2”表示,二次绕组的两个接线端用“u1”、“u2”表示。

在不计一次绕组的阻抗及变压器中的损耗时,图211中的空载电流I0只用来产生磁通Фm,一次绕组电路为纯电感电路,空载电流I0滞后于电压U190o,又由于感应电动势El滞后

213  单相变压器电路原理图

  电压U1180o,故E1滞后于电流I090o。另外由前面分析知道E1也滞后于Фm90o,故I0与由Фm同相位,由此可以作出理想变压器(不计损耗的变压器)空载运行时的相量图,如图214所示。

214  理想变压器空载运行相量图



  22:如图211所示,低压照明变压器一次绕组匝数N1660匝,一次绕组电压Ul220V,现要求二次绕组输出电压U236V,求二次绕组匝数N2及变比Ku

    由式(25)可得

通常我们把Ku>1(即U1>U2N1>N2)的变压器称为降压变压器;Ku<1称为升压变压器。
