380v电压等于多少电流 三相四线380V电压不平衡,怎么办?

时间:2017-03-11 09:20来源:未知 作者:admin 点击:
380v电压等于多少电流-三相四线380V电压不平衡,怎么办?
当用电器带有电感器时,在求出电流后,只要将I/cosφ,就得到了正常的电流。我们先把不确定的功率因素拿掉,这样直观些。
1、当用380V二相电时,如380V二相电的电焊机时,I=功率P/380V。因为二根相线的电流是相同的,这功率是一根电线的电流x380V。
2、当用于三相平衡的380V用电器时(如三相电动机),I=P/(1.732x380),这个公式就是以220V计算的(具体下面会讲解)。因为三相电机不论是星形还是三角形接法,电流计算都是按相电压(220V)计算的。如星形连接,各相电对电机的中性点都是220V,就相等于ABC三相电都接了一只功率相同的220V灯泡,在中性点实现三相归零。三角形连接时,电机内虽然没有中性点,但ABC三相电在电机内部是连通的,且电流相等,所以也能在电机内部实现三相归零。当三相归零时,则相对零的电压肯定是220V,所以电流也是按220V计算。
电流计算公式:I=P/(1.732x380)=P/(380x3/1.732)=P/(3x220)=P/660。这个I是一根线上的电流。
别忘了将I/cosφ,就得到了正常的电流。
因为 P=3xIx220,三相电机的功率就是3根220VxI的总和。也就是说380V三相电机的功率是三个220V功率之和。
3、当用于三相不一定平衡的用电器时(如照明箱),因为它们一定有根工作零线,相对零是220V,各相的电流I=P/220V。遇有电感器,也别忘了将I/cosφ,就得到了正常的电流。
以上功率P单位为W,电流I单位为A。现在有很多人认为380V电机的电流是380V的电流,看过这个公式,你就能知道他们都是误解了。
现在我们来看一下三相电机的电流计算公式:
(我们先把不确定的功率因素拿掉,这样直观些。当求出电流后,只要将I/cosφ,就得到了正常的电流)
   I=P/(1.732x380) I=P/(1.732x380)。这个公式就是以220V来计算电流的:I=P/(1.732x380)=P/(380x3/1.732)=P/(3x220) P=3xIx220,三相电机的功率就是3根220VxI的总和。

三相四线380V电压不平衡,怎么办?

三相四线时,任何一相总的单相负荷都有两个回路,一是和零线组成220V回路,二是和另一相串联构成380V回路,当三相平衡的时候,线电压和相电压之间构成一个和谐的回路,零线上没有电流。当负荷不平衡的时候,串联在线电压之间的两相负荷不一样大,但串联电路电流相等,于是负荷大的一相多余的电流就从零线走了。三相负荷的每一相都和另两相负荷有串联关系,于是大于负荷小相的另两相多余电流,就构成了零线电流。

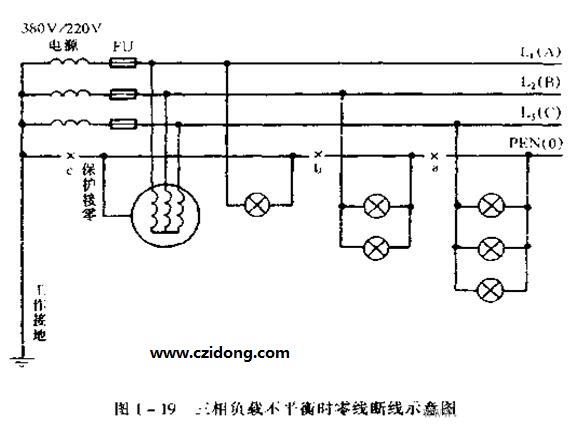

如下图所示,A相接了一个灯,B相接了两个灯,C相接了三个灯,A相的一个灯通过零线和B相两个灯串联接于AB线电压,A相的一个灯也通过零线和C相三个灯串联接于AC线电压,A相的灯泡也不会烧,就是因为AB相多余负荷的电流从零线走了,如果零线断了,没有回路,A相的负荷瞬间就跳闸或烧毁,接着B相的负荷跳闸或烧毁,留下最大负荷的A相保持完好。当负荷不平衡时,三相四线时总零线是决定不能断线的,否则就是严重事故。


引起三相电压不平衡的原因有多种,如:单相接地、断线谐振等,运行管理人员只有将其正确区分开来,才能快速处理。
一、 断线故障 如果一相断线但未接地,或断路器、隔离开关一相未接通,电压互感器保险丝熔断均造成三相参数不对称。上一电压等级线路一相断线时,下一电压等级的电压表现为三个相电压都降低,其中一相较低,另两相较高但二者电压值接近。本级线路断线时,断线相电压为零,未断线相电压仍为相电压。
二、接地故障 当线路一相断线并单相接地时,虽引起三相电压不平衡,但接地后电压值不改变。单相接地分为金属性接地和非金属性接地两种。金属性接地,故障相电压为零或接近零,非故障相电压升高1.732倍,且持久不变;非金属性接地,接地相电压不为零而是降低为某一数值,其他两相升高不到1.732倍。
谐振原因 随着工业的飞速发展,非线性电力负荷大量增加,某些负荷不仅产生谐波,还引起供电电压波动与闪变,甚至引起三相电压不平衡。
谐振引起三相电压不平衡有两种:
一种是基频谐振,特征类似于单相接地,即一相电压降低,另两相电压升高,查找故障原因时不易找到故障点,此时可检查特殊用户,若不是接地原因,可能就是谐振引起的。
另一种是分频谐振或高频谐振,特征是三相电压同时升高。
另外,还要注意,空投母线切除部分线路或单相接地故障消失时,如出现接地信号,且一相、两相或三相电压超过线电压,电压表指针打到头,并同时缓慢移动,或三相电压轮流升高超过线电压,遇到这种情况,一般均属谐振引起。
三相不平衡的危害和影响:
对变压器的危害。在生产、生活用电中,三相负载不平衡时,使变压器处于不对称运行状态。造成变压器的损耗增大(包括空载损耗和负载损耗)。根据变压器运行规程规定,在运行中的变压器中性线电流不得超过变压器低压侧额定电流的25%。此外,三相负载不平衡运行会造成变压器零序电流过大,局部金属件升温增高,甚至会导致变压器烧毁。
对用电设备的影响。三相电压不平衡的发生将导致达到数倍电流不平衡的发生。诱导电动机中逆扭矩增加,从而使电动机的温度上升,效率下降,能耗增加,发生震动,输出亏耗等影响。各相之间的不平衡会导致用电设备使用寿命缩短,加速设备部件更换频率,增加设备维护的成本。断路器允许电流的余量减少,当负载变更或交替时容易发生超载、短路现象。中性线中流入过大的不平衡电流,导致中性线增粗。
对线损的影响。三相四线制结线方式,当三相负荷平衡时线损最小;当一相负荷重,两相负荷轻的情况下线损增量较小;当一相负荷重,一相负荷轻,而第三相的负荷为平均负荷的情况下线损增量较大;当一相负荷轻,两相负荷重的情况下线损增量最大。当三相负荷不平衡时,无论何种负荷分配情况,电流不平衡度越大,线损增量也越大。 三相不平衡的危害及解决办法:
一、三相电压或电流不平衡等因素产生的主要危害:
1、旋转电机在不对称状态下运行,会使转子产生附加损耗及发热,从而引起电机整体或局部升温,此外反向磁场产生附加力矩会使
电机出现振动。
对发电机而言,在定子中还会形成一系列高次谐波。
2、引起以负序分量为启动元件的多种保护发生误动作,直接威胁电网运行。
3、不平衡电压使硅整流设备出现非特征性谐波。
4、对发电机、变压器而言,当三相负荷不平衡时,如控制最大相电流为额定值,则其余两相就不能满载,因而设备利用率下降,反之如要维持额定容量,将会造成负荷较大的一相过负荷,而且还会出现磁路不平衡致使波形畸变,设备附加损耗增加等。
二、由不对称负荷引起的电网三相电压不平衡可以采取的解决办法:
1、将不对称负荷分散接在不同的供电点,以减少集中连接造成不平衡度严重超标的问题。
2、使用交叉换相等办法使不对称负荷合理分配到各相,尽量使其平衡化。
3、加大负荷接入点的短路容量,如改变网络或提高供电电压级别提高系统承受不平衡负荷的能力。
解决三相负荷不平衡的几点措施:
一、重视低压配电网的规划工作,加强与地方政府规划等部门的工作沟通,避免配电网建设无序,尤其避免在低压配电网中出现头痛医头,脚痛医脚的局面,在配电网建设和改造当中对低压台区进行合理的分
区分片供电,配变布点尽量接近负荷中心,避免扇型供电和迂回供电,配电网络的建设要遵循“小容量、多布点、短半径”的配变选址原则。
二、在对采用低压三相四线制供电的地区,要积极争取对有条件的配电台区采用3芯或者4芯电缆或者用低压集束导线供电至用户端,这样可以在低压线路施工中最大程度的避免三相负荷出现偏相的出现,同时要做好低压装表工作,单相电表在A、B、C三相的分布尽量均匀,避免出现单相电只挂接在一相或者两相上,在线路末端造成负荷偏相。
因为目前低压配电都是三相四线中性点直接接地的配电系统(星形接线可同时取得220v及380v两种电压)。三相负荷严重不平衡(不对称)时,零点飘移(位移),中性点(线)不再是零线了,三相也不是互差120度角了。此时负荷轻相电压大于200v,同理负荷重相小于220v了。
