三相电机实际用电量计算公式三相电机正反转电路图详解

P=U*I*√ 3*cosΦ，其单位是W，用电量=P*H（小时），1000WH=1度电，或者写成1KWH。
理论上一小时消耗标牌上的电量（kWh），实际耗电量，还与该电动机的负载率有关，一般情况下，电动机运转不会恰好在额定功率并一直持续不变。如，负载率若在0.85时，标牌功率*0.85*时间=用电量此外，还有线路损耗、电压波动等因素会使电动机实际工作工作情况略有变化。

三相电机正反转电路图详解

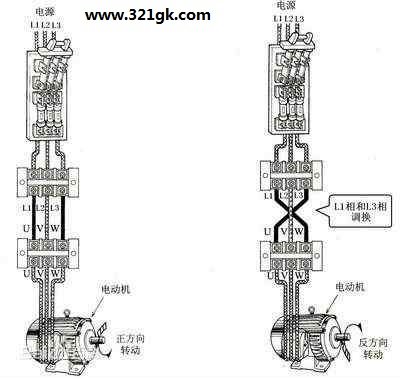

电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

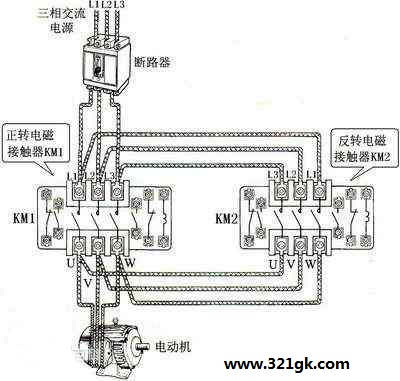

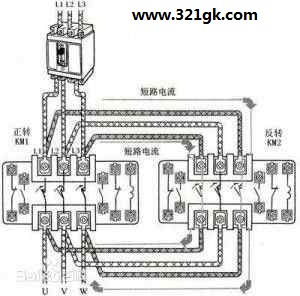

图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。
正向启动过程

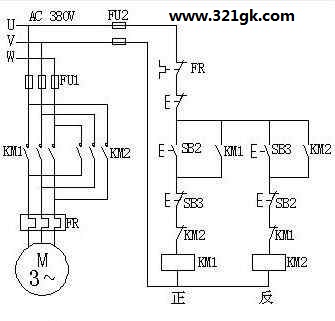

按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程
按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

反向启动过程
按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。
