怎么学习看懂电气二次接线图什么是电气二次接线图？识读方法

我国在电力生产中常采用三种形式的工程图纸，原原理接线图、展开接线图和安装接线图。美国采用逻辑图、原理图、接线图三种形式。
   电气二次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行，其逻辑性很强，所以读图时只需要按一定的规律进行，便会显得条理清楚，易读易记。
   看图的基本方法可以归纳为如下六句话（即六先六后）：
   先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。
   所谓的“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次设备监控作用的二次部分，具体起什么监控作用。
   所谓“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反映（监控和保护作用）。
   所谓“先电源，后接线”，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。
   所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个回路的动作过程。
   所谓“先下后下”和“先左后右”，可理解为：一次接线的母线在上而负荷在下；在二次接线展开图中，交流回路的互感器二次侧（即电源）在上，其负载线圈在下；直流回路电源在上，负电源在下，驱动触点在上，被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。
   这是基本方法和一般规律，对于个别情况还要具体问题具体分析。

什么是电气二次接线图？电气二次接线图识读方法

用来控制、检测、保护、计量电气正常运行的低压回路称为电气二次接线图。看图的基本方法可以归纳为如下六句话：
先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。

所谓的“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次设备监控作用的二次部分，具体起什么监控作用。
所谓“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反映（监控和保护作用）。
所谓“先电源，后接线”，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。
所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个回路的动作过程。
所谓“先下后下”和“先左后右”，可理解为：一次接线的母线在上而负荷在下；在二次接线展开图中，交流回路的互感器二次侧（即电源）在上，其负载线圈在下；直流回路电源在上，负电源在下，驱动触点在上，被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。

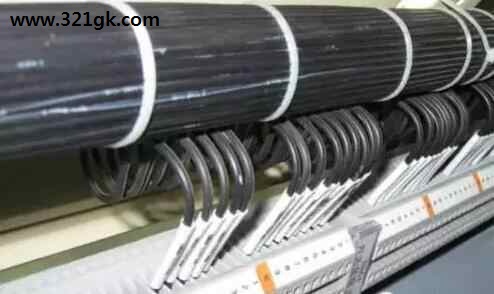

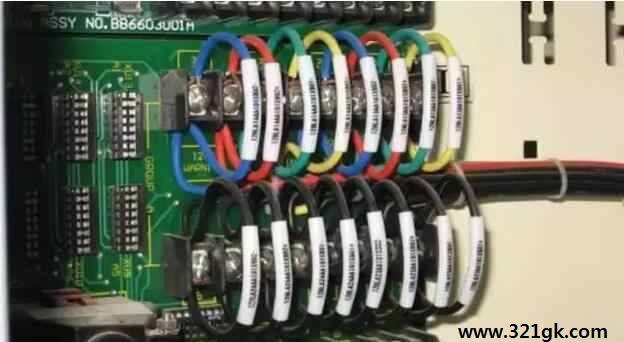

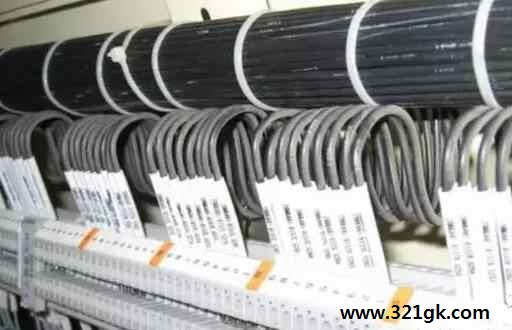

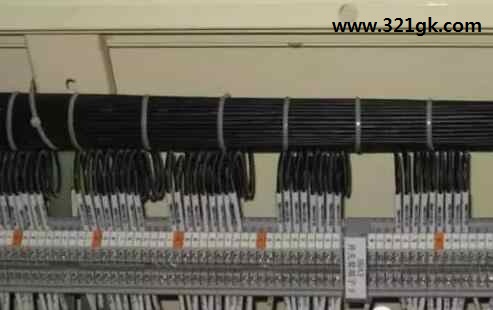

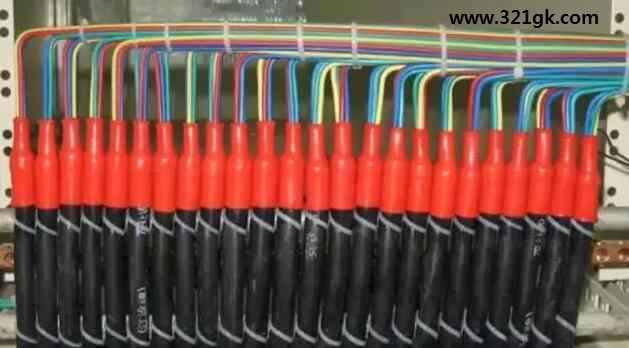

我们为大家挑选了几张电气二次接线图，还是非常不错的，相当规矩、合理！
