电气二次怎么接线
一、最标准的方法（传统的方法）：
1、先对照二次原理图，绘制出接线图。
2、依照接线图电器元件的位置,把电器元件固定在配电柜（箱）上。
3、根据接线图规划出线路的所经路径、根数、长度。
4、放线：根据预计的根数和长度放线，注意实际放线的根数比预计的要多几根，作为备用。
5、把放好的线稍用力拉一下，拉直，套上电线的编号，绑扎成束。
6、由电器元件的一端开始接线。按接线图上的编号，和绑扎成束的电线上的编号，对号入座，一一对应，直至接完。

二、革新的方法：
1、执行第一种方法的1、2程序。
2、规划出线路途经，在线路途径处固定好塑料槽。
3、由电器元件的一端开始接线，每接一根线之前，先套上标号端头，
   例如，你接的是01号线，接完01线的首端就要立即接他的末端，把线身放入线槽内，等    全部接完后，盖上线槽的盖儿。
三、两种方法安装方法的不同之处：第一种方法，例如第一个电器元件是接触器，接01号       线，你只要先接首端，末端先不管，接完第一个接触器就接第二个接触器，后边的，按电器元件的编号与绑扎成束的电线的编号对号入座就行了。而第二种方法是一根线接完首端就接末端，一根一根地接。

电气二次接线图讲解

　　用来控制、检测、保护、计量电气正常运行的低压回路图称为电气的二次接线图。看图的基本方法可以归纳为如下六句话（即六先六后）：
　　先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。
　　所谓的“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次设备监控作用的二次部分，具体起什么监控作用。
　　所谓“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反映（监控和保护作用）。
　　所谓“先电源，后接线”，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。
　　所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个回路的动作过程。
　　所谓“先下后下”和“先左后右”，可理解为：一次接线的母线在上而负荷在下；在二次接线展开图中，交流回路的互感器二次侧（即电源）在上，其负载线圈在下；直流回路电源在上，负电源在下，驱动触点在上，被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。
一、二次接线图的内容
二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二、二次接线图的分类
二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
1.原理图凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：（1）归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。（2）展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。
2.安装图    根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

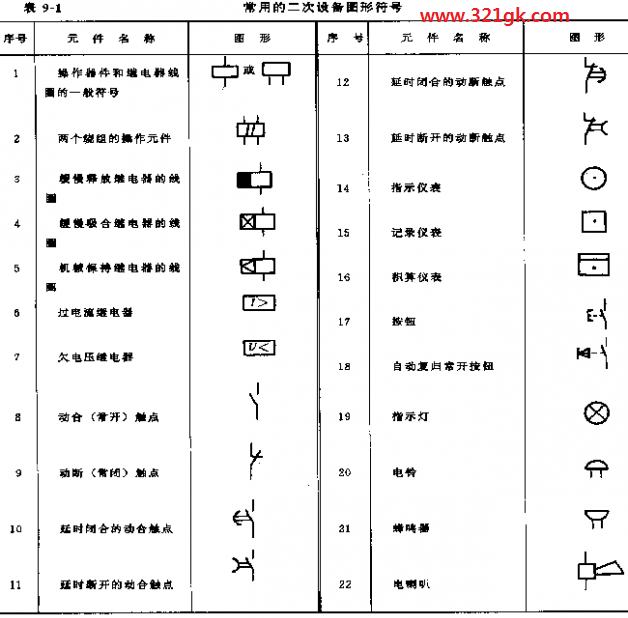

三、二次接线图中常用的图形符号
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
四、归总式原理图
习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
五、展开式原理图
展开式原理图又简称展开图，它完全由另一种形式绘制而成。交流回路与直流回路是互相分开的。在交流回路中，又分为交流电流回路和交流电压回路。
在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。
六、屏面布置图
屏面布置图应满足下列一些要求：1.凡需经常监视的仪表和继电器，都不要布置得太高；2.操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3.对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。此外，应力求布置紧凑和美观。
七、屏后接线图
屏后接线图是现场安装不可缺少的图纸，图中每个设备都编有一定的顺序号和代号。设备接线柱上也加有标号。此标号完全与产品上的位置相对应。此外，每个接线柱还注有明确的去向，这种接线图用于检查和安装，远比原理图方便得多。 (责任编辑：admin)
