plc电气柜难学?plc电气控制柜接线讲解 电气控制柜接线图解

时间:2017-04-25 08:51来源:未知 作者:admin 点击:
plc电气柜难学?plc电气控制柜接线讲解-电气控制柜接线图解
1、按图接线,这条说是最高准则也不为过。首先,在接线之前就必须先仔细阅读图纸,充分领会设计者的意图,而不是根据个人所谓丰富经验接线,如果发现不明之处或者矛盾之处应该第一时间与设计师联系确认,直到无误后,接线施工。
2、接线顺序要清晰明了,流程简单具有可检查性。这一条在实际中能做到的很少,基本都是线头一接,盒子一盖完事。
3、多多学习接线技巧,善于灵活运用专业工具。例如:
Q:【我们在做plc柜时,接线板和接线端子很多,处理不好会有松动、毛刺等现象,是直接剥去线皮压入,还是使用插针,还是粘锡。】
A: ——单芯线剥皮后直接压入,多芯线用冷压端子,不建议搪锡;
Q:【PLC的扩展模块比较多时,公共端和供电端的接线是如何处理的,是通过每个PLC模块上的端子直接并联至下一个模块上,还是接至端子上,在端子排上短接呢?】
A: ——我们在现场维护设备,希望供电电源在端子上分配短接后分别引入用户点(用线号管或在端子上做好标记指明去处),这样直观明了,相互之间影响小,不希望从一点并到另一点,不希望一个端子下接两根以上的线。对于电源端子排,喜欢使用带保险的端子或端子上下之间可以断开连接的那种,查找短路故障时非常方便。
plc控制系统的维修有几个不同的层次:
1,智能维修plc外部的传感器和执行器,相当于普通的维修电工。
2,能读懂简单的plc程序,掌握plc程序修改、下载、上传和监控等基本操作。
3,能读懂较复杂的plc程序,能修改和完善plc程序。
4,能迅速诊断和排除网络控制系统的故障。学会plc的编程,将会提供你的故障诊断能力。在生产工艺变化或在plc输入/输出点损坏时,适用备用的输入输出点后,可以修改程序来满足生产的需要。

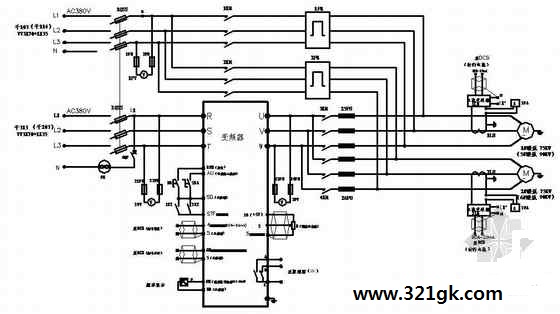

电气控制柜接线图解

电气控制柜的接线图如下:


起动方式特征字:
不注明为直接起动; Y:Y-△降压起动;Z:自藕降压起动;R:软起动。
类型特征字:
不注明为液位控制; P:压力控制; S:时间控制;L:潜污泵专用;X:消防专用。
主、备泵切换方式特征字:
不注明普通型,即开机前手动选择主、备泵,主用泵发生故障停机时,备用泵自动起动投入运行。
AS:定时自动切换/手动切换; AC交替自动切换/手动切换。
电机功率特征字:
数字代表所控单台水泵电机功率,单位为KW。 (责任编辑:admin)
