用空载运行来监控电动机空载电流的方法 三相异步电动机型号含义

时间:2017-05-18 08:38来源:未知 作者:admin 点击:
用空载运行来监控电动机空载电流的方法测试与判断-三相异步电动机型号含义
首先,要知道正常电机和本系统传动结构正常状态时,电机空载电流是多少。空载转速设置为电机的0.8额定转速。然后通过传动控制监控此时的稳态电流值,与已知的正常值作比较。如果一致,系统是OK的,如果偏大且稳定,说明系统的机械静摩擦阻力变化了,需要对其进行检查加润滑液,看轴承是否缺润滑、磨损等。如果空载电流异常波动或很大,那就要检查电机绕组线圈了。
要点:第一,定转速空载运行;第二,监控空载电流值分析判别。为什么非要定转速呢?而且还是电机0.8倍的额定转速?嘻嘻,我就不说了。这是伏笔。
检查电机传动系统,有专业仪器也罢了,没有咋办?而让电机空载运行,就是本系统自身的功能。无需其他辅助的工具。要的是已知正常空载电流值。这就足以了。
对于一个系统的评价,有两种形式,其一是定性分析;其二是定量计算。用空载运行法,就是定性分析;用仪器仪表测量,就是定量计算。如果我们作为一种维修和检查,一般就是要给出yes或no。定性分析足矣。
我们知道,在机械制造中,有一种非常传统的工艺量具,叫“下大样”。其实这就是比较法的有效方式;搞电的,也要学会这样的简易且行之有效的比较法。非常实用呦。

三相异步电动机型号含义

系列+机座号+极数如:Y132S1-2
第一部分汉语拼音字母Y表示异步电动机;第二部分数字表示机座中心高(机座不带底脚时,与机座带底脚时相同);第三部分英文字母为机座长度代号(S-短机座、M-中机座、L-长机座),字母后的数字为铁心长度代号; 使用条件环境温度:不超过40℃。海拔:不超过1000米。相对湿度:不超过95℅额定电压:380伏。额定频率:50赫兹。接法:3千瓦及以下为Y接,4千瓦及以上为Δ接。工作方式:连续(S1)。三相异步电动机型号字母含义:J——异步电动机;O——封闭;L——铝线缠组;W——户外;Z——冶金起重;Q——高起动转轮;D——多速;B——防爆;R一绕线式;S——双鼠笼;K一—高速;H——高转差率。

国产中小型三相电动机型号的系列为Y系列,是按国际电工委员会IEC标准设计生产的三相异步电动机,它是以电机中心高度为依据编制型号谱的,如

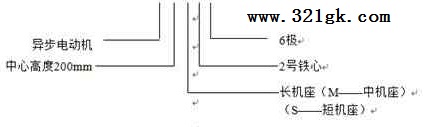

                             Y-200L2-6

•

•中、小型三相异步电动机的机座号与定子铁心外径及中心高度的关系见表1和表2。

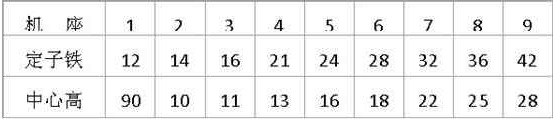

表1  小型异步三相电动机

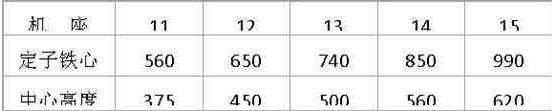

表2  中型异步三相电动机

中、小型三相异步电动机的机座号与定子铁心外径及中心高度的关系见表1和表2。

2.额定功率

   额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率,用表示,以千瓦(kW)或瓦(W)为单位。

3.额定电压

         额定电压是指接到电动机绕组上的线电压,用UN表示。三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。电压过高,电动机容易烧毁;电压过低,电动机难以启动,即使启动后电动机也可能带不动负载,容易烧坏。

4.额定电流

    额定电流是指三相电动机在额定电源电压下,输出额定功率时,流入定子绕组的线电流,用IN表示,以安(A)为单位。若超过额定电流过载运行,三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式

式中         ——额定功率因数

 ——额定效率

5.额定频率

    额定频率是指电动机所接的交流电源每秒钟内周期变化的次数,用fN表示。我国规定标准电源频率为50Hz。

6.额定转速

   额定转速表示三相电动机在额定工作情况下运行时每分钟的转速,用nN表示,一般是略小于对应的同步转速n1。如n1=1 500r/min,则nN =1 440r/min。

7.绝缘等级

   绝缘等级是指三相电动机所采用的绝缘材料的耐热能力,它表明三相电动机允许的最高工作温度。三相电动机的绝缘等级和最高允许温度参见表8.1。

8.定额

    定额是指三相电动机的运转状态,即允许连续使用的时间,分为连续、短时、周期断续三种。

1)连续

    连续工作状态是指电动机带额定负载运行时,运行时间很长,电动机的温升可以达到稳态温升的工作方式

2)短时

    短时工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升;停机时间很长,使电动机的温升可以降到零的工作方式。

(3)周期断续

     周期断续工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升;停止时间也很短,使电动机的温升降不到零,工作周期小于10min的工作方式。

9.接法

    三相电动机定子绕组的连接方法有星形(Y)和三角形(△)两种。定子绕组的连接只能按规定方法连接,不能任意改变接法,否则会损坏三相电动机。

10.防护等级

防护等级表示三相电动机外壳的防护等级,其中IP是防护等级标志符号,其后面的两位数字分别表示电机防固体和防水能力。数字越大,防护能力越强,如IP44中第一位数字“4”表示电机能防止直径或厚度大于1毫米的固体进入电机内壳。第二位数字“4”表示能承受任何方向的溅水。
