电动机启动电流倍数直流电动机熔丝电流应大于电动机电流几倍

1.三相电动机启动时的瞬时启动电流是电机额定电流的5-7倍，如果电机质量不好，甚至有到10倍的；
2.电机的正常运行电流并一定是电机的额定电流，由于选择电机容量往往大于需要的机械驱动容量，所以电机正常运行时的电流往往小于其电机额定电流。而电机的启动电流是其额定电流的5-7倍，而不是其运行电流的5-7倍；
3.按照电机的额定电流选择电线截面，不用按照启动电流选择，因为那是瞬时的，电线瞬时过热有限。但是如果电线很长，为了保证电机启动时候的电压水平，就应进行线路启动压降计算，如果不能满足电机启动时端部电压大于75%的要求，就应当就打电线的截面；
4.空气开关过载也不考虑电机启动电流，按照额定电流值的倍数来整定即可
空开，接触器，热继电器，熔丝，的选择是按额定电流值选还是略大一点？一般用控制柜做电机的启动，都用那些器件？
空气开关不能频繁操作，但是它能够开断短路电流，所以它不是操作元件，是开断元件。而接触器能够频繁操作，但是不能开断短路电流，所以它是操作元件，而不是开断元件。一个回路中，应当具有开断和操作两种功能，一般将空气开关装在回路靠近电源侧，作为回路的保护开断元件，而将接触器接在开关的后面，作为回路的操作元件。热继电器是保护装置，一般装在接触器上，当回路电流超过其整定值时，就会发热而将回路跳开。但是热继电器不能反应短路电流，因为短路电流作用很快，没有到热继电器动作，就已经将回路烧坏了，所以开关用电磁脱扣器或者另外加装专用保护来做为短路电流保护。
熔断器的动作曲线是反时限的，可以断开回路的短路电流，也可以开断过负荷电流，是开断元件，还需要接触器才能构成完整的操作回路，熔断器的准确度较低，且动作后需要更换后才能运行。
上述几种设备都按照回路的额定电流选择，考虑留有余地，应当略大一些。尤其是熔断器，还要考虑其动作误差。
用控制柜做电机启动的，一般其中就装接触器和热继电器。空气开断体积较大，一般装在配电盘上，通过电缆与控制柜连接。这也是为了使得电源到开关的距离最短，事故率少一些，因为这里的故障电流最大。
控制柜闸除了上述一次元件以外，还有控制和连锁用的二次元件，由各种继电器组成。

直流电动机熔丝电流应大于电动机电流几倍

当电路中只有一台电动机时熔断器额定电流(安)>=(1．5-2．5倍)×电动机的额定电流(安)．当电动机额定容量小,轻载或有降启动设备时,倍数可选取小些；重载或直接启动时,倍数可取大些．

电动机正反转步骤介绍

一切准备好之前先检查相关设备（电机是否良好，传动机构是否灵活，等等）。
先按正转启动按钮，电机启动运行平稳后，按停止按钮。
电机完全停止后，再按反转按钮，重复上诉步骤。
如果没有问题，就结束了。有问题及时检查处理。

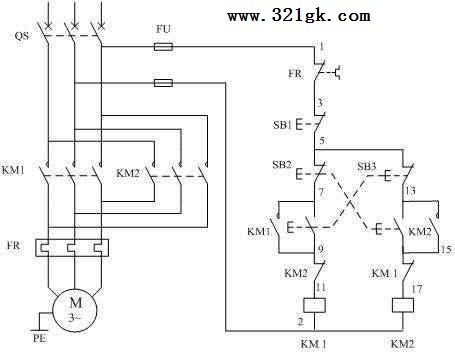

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下：

一、正向启动：
1、合上空气开关QF接通三相电源
2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：
1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用
1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
五、电动机的过载保护由热继电器FR完成。 (责任编辑：admin)
