电路零线带电解决?三相电零线带电的原因零线电流的计算方法

交流电源线分为零线(标志字母为"N"Neutral wire)和火线（标志字母为"L"Live Wire）。和用电器相连还有地线——和大地相连的导线；火线、零线、地线都是连接在三孔插座的导线，火线与零线之间保持呈正弦振荡式的压差。由于大地和零线电位相同，故火线与地线也保持呈正弦振荡式的压差。当人体接触火线时，人是站在地上的，火线的电流通过人体流入大地或者零线，会发生触电事故，而接触零线则不会被电击的。把外壳能导电的用电器的外壳与地线连接，在漏电的情况下，电流会直接通过地线流入大地而不通过身体，从而避免发生触电事故。
零线带电是没有良好接地的体现，如果良好接地了，电流会流入地下，用电笔将会检测不出来。如果用电笔检测出零线带电，要么是零线断了，要么是接触不好。但是，这其实是结果；而不是零线带电的原因；
原因：正常情况下，零线上不应该有电。所以，一旦有电，肯定是故障的表现；最简单的就是电磁感应，而且这时候零线没有良好接地，未能形成回路；其次，用电设备漏电或者相线碰壳，但是电流不算大，因此还没有跳闸。

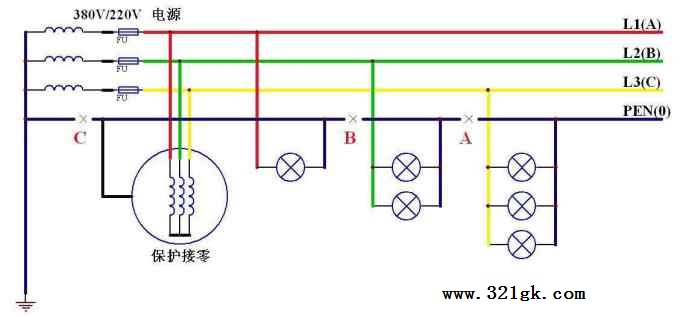

在三相四线制的供电系统中，如果零线接地不好或者接地端断了，其后果是在三相负载不平衡时使零线的电位不等于0，也就是说中性点发生偏移。具体零线电位多少与三相负载不平衡度有关，越不平衡，中性点偏移就越大，零线的电位就越高。零线电位偏移后三相的相电压一般就不是220V了。有的相可能超过220V，有的相则可能低于220V。当中性点偏移量太大，三相的相电压增加的相就可能使其用电电器烧毁，三相的相电压减少的相就可能使其用电电器不能工作。零线的电位升高后，达到一定的值时触地线将会造成触电事故危险。
【零线带电的原因及解决办法】
1、线路上有电气设备漏电，而保护装置末动作，使零线带电。解决办法：停电进行检修，找出漏电的设备进行修复，并查找保护装置末动作的原因。
2、线路上有一相接地，电网中的总保护装置末保护，使零线带电。解决办法：停电后，首先用摇表对线路进行测量，看线路是否有绝缘不好的地方，测量时要注意线路中的仪表要断开。
3、零线断裂，在断裂处后面的电气设备中有漏电或有较大的单相负荷运行，使零线带电。解决办法：停电后测试零线是否断裂，断裂的进行查找并修复。
4、在接零电网中，有个别电气设备采取保护接地而且漏电，使零线带电。解决办法：分清系统是接零系统还是接地系统，亦或是接零系统中进行了重复接地。然后进行正确的安装地线。
5、在接零电网中，有单相电气设备采用“一火一地”即无工作零线，使零线带电。解决办法：安装N线，不能把PE线当成N线用。
6、在电网中有的电气设备绝缘电阻，已有所破坏而漏电，使零线带电。解决办法：检查出绝缘电阻不符合规定的要求的设备，进行修理。
7、在变压器低压侧工作接地连接处接触不良，有较大的电阻，在三相负荷不平衡电流超过允许范围时，使零线带电。解决办法：接触不良不好查找，要每年或按规定的时间进行检修，不能偷懒，要按规程进行检修。
8、高压窜入低压，使零线带电。解决办法：不好查找，有时还会出大问题。最难对付的一种，对人有危险。一定要按操作规程去操作。
9、高压采取二线一地运行方式，其接地体与低压工作接地或重复接地体相距太近时，高压工作接地上的电压降，影响低压侧工作接地，使零线带电。解决办法：查出原因，按相应的规程进行敷设。
10、磁场感应引起零线带电。解决办法：防止发生磁场感应。
11、静电感应引起零线带电。解决办法：防止发生静电感应。
12、由于绝缘电阻和对地电容的分压作用，可能导致电气设备外壳带电。

三相电零线电流过大如何处理?三相电零线电流的计算方法

三相电中有的是有零线，而有的是没有零线的。这取决于三相电的线路情况。而三相电若有零线其电流是如何来计算的，如果使用三相电，其中的零线电流过大的话如何更好的处理，三相电与两相电又有什么区别，以及三相电中火线零线地线之间的区别等等，诸多的问题都可以通过下面的内容找到答案。

三相电零线电流的计算方法
无论单相电三相电都是用额定电流来计算线的截面积，可利用三相平衡时零线没有电流来计算。
如果A、B相的负载是相同的，那么在C相接上相同的负载零线将没有电流，由于实际C相没有接负载，那么缺少C相的电流来平衡A、B相产生的零线电流，即现在的零线电流数值等于C相接相同负载时的电流而方向相反。
1、比如在纯电阻负载时：零线电流=5KW/220V=22.73A
2、比如15KW的三相负荷选择电线
额定电流I=P/1.732UcosΦ=15/1.732/0.38/0.8=28A
如果是近距离（几十米以内），铜线6平方毫米，铝线10平方毫米。
如果是远距离（百米以上），铜线16平方毫米，铝线25平方毫米。
如果介于远距离和近距离间，铜线10平方毫米，铝线16平方毫米。
15KW的三相负荷分位单相每相就是5KW
额定电流I=P/UcosΦ=5/0.22/0.8=28A
如果是近距离（几十米以内），铜线6平方毫米，铝线10平方毫米。
如果是远距离（百米以上），铜线16平方毫米，铝线25平方毫米。
如果介于远距离和近距离间，铜线10平方毫米，铝线16平方毫米。
显然，同样的负荷，用三相、单相计算，电流都是一样的，用线也是一样的。
三相电零线电流过大怎么办
在常见的三相电的使用中，三相电零线电流是会出现过大的，当然也只有在三相负荷平衡的时候，总的零线是没有电的，当三相负荷不平衡时，电流偏向严重，总零线上的电流也就会变得越大。但在单相回路的时候，零线电流和火线电流是一样的，一般出现这种问题都是零线太长，而零线中的铝线小了，换掉就没有问题了。
三相电和两相电的区别
三相电说的是指三根火线，每一根火线只是相位不同而已。两相指其中两根线，有些灯，焊机就是拿两根不同相的火线接在两端。单相指拿其中任意一根火线接灯的一端，另一端接零线。其它负载亦是。
三相电之火线零线地线的区别
1、火线是发电厂发电机接出来的，就是把电从电厂送到用户家里来。
2、零线一般的说法是变压器中性点接出的同时也埋在地下去了的一根线。就因为它在变压器那头也埋进了地里，所以灯在亮时摸它，一般不会电人，不过好别摸。
3、地线有些是从地里埋了块铁接出来的，有的就是在变压器那边和零线一起埋地，和零线一样拉根线到你家，只是零线要参与用电，地线只是用来接设备外壳的。
三相电中的电流如果过大，可以通过上面讲到的知识进行处理，三相电与两相电的区别，以及三相电中火线零线地线的区别等等专业知识，建议大家可以多做了解，以便于在日常使用过程中正确的使用。 (责任编辑：admin)
