2.5平方线最大可以负荷多少千瓦 告诉你什么是负荷开关

时间:2017-05-23 09:32来源:未知 作者:admin 点击:
2.5平方线最大可以负荷多少千瓦-告诉你什么是负荷开关-真空高压负荷开关的结构特点
2.5平方线最大可以负荷多少千瓦
2.5mm2的安全载流量≈22A。根据线路电压不同,常用380V和220V,其承载负荷不同:
1】220V单向交流电:P=IUcosφ=220×22×0.9=4.4kw
2】380V三相交流电:P=√3IUcosφ=1.732×380×22×0.9=13kw
电线的负荷程度主要是取决于电流,也取决于电压等级。一般情况下50A以下1平方毫米安全载流量是6A,50~100A电流1平方毫米的安全载流量是5A,100A电流以上一般取1平方毫米的安全载流量是2.5A;那么多大平方的铜电缆就能算出电流了。按照三相交流电公式:P=1.732*U*I*cosφ,cosφ是功率因数,选0.8;这就是三相功率计算公式。单相的:P=U*I*cosφ,cosφ是功率因数功率因数对于阻性负载是1,感性负载选0.8.

告诉你什么是负荷开关

是介于断路器和隔离开关之间的一种开关电器,具有简单的灭弧装置,能切断额定负荷电流和一定的过载电流,但不能切断。

按照使用电压可分为高压和低压负荷开关。

注意事项
1、垂直安装,开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地(不能串联接地)。
2、运行前应进行数次空载分、合闸操作,各转动部分无卡阻,合闸到位,分闸后有足够的安全距离。
3、与负荷开关串联使用的熔断器熔体应选配得当,即应使故障电流大于负荷开关的开断能力时保证熔体先熔断,然后负荷开关才能分闸。
4、 合闸时接触良好,连接部无过热现象,巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象;开关上不能用水冲(户内型)。(一台高压柜控制一台变压器时,更换熔断器最好将该回路高压柜停运。

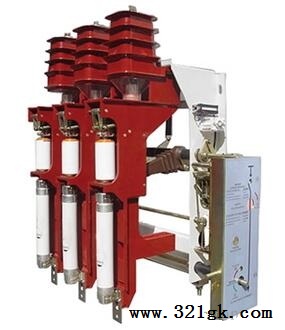

真空高压负荷开关的结构特点

负荷开关及组合电器主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管 、接地开关、弹簧操作机构等组成。


产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构, 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关,接地开关之间互相联锁(机械联锁),以防止误操作。
