电工怎么样才能看懂电路图？初学者如何看懂电路图

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。
电子技术爱好者部喜欢搞一些电子小制作，既可在实践中提高自已的技术水平和动手能力，又可取得实实在在的成果。当我们确定了一个小制作项目后，首先要看懂它的电路图，这是进行小制作的前提。
一、什么是电路图
电路图又称作电路原理图，是一种反映电子设备中各元器件的电气连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究，我们就可以了解电子设备的电路结构和工作原理。因此，看懂电路图是学习电子技术的一项重要内容，是进行电子制作或维修的前提。
二、电路因由哪些要素构成
一张完整的电路图是由若干要素

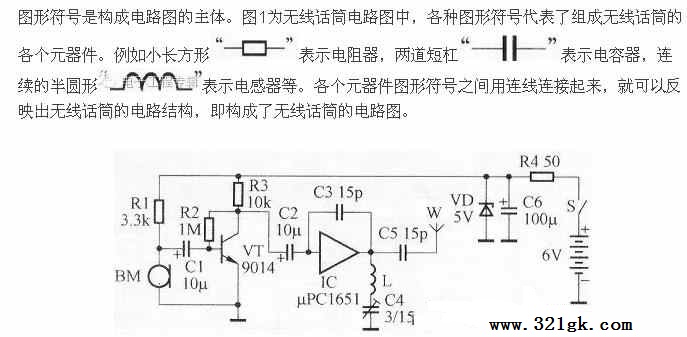

构成的，这些要素主要包括图形符号、文字符号、连线以及注释性字符等。下面我们通过图1所示无线话筒电路图的例子，作进一步的说明。
1、图形符号

图1
2、文字符号
文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质，同时也为了分析、理解和阐述
电路图的方便，在各个元器件的图形符号旁，标注有该元器件的文字符号。例如“R”表示电阻器，“C”表示电容器，“L”表示电感器，“VT”表示晶体管，“IC”表示集成电路等。
常用元器件的图形符号和文字符号见附表。
3、注释性字符
注释性字符也是构成电路图的重要组成部分，用来说明元器件的数值大小或者具体型号。例如图 1 中，通过注释性字符我们即可知道，电阻器R1的数值为 3.3kΩ，电容器C1 的数值为 10μF，晶体管VT的型号为9014，集成电路IC的型号为 μ PCl651等。
三、电路图的画法规则
除了规定统一的图形符号和文字符号外，电路图还遵循一定的画法规则。了解并掌握电路图的一般画法规则，对于看懂电路图是必不可少的。
1、电路图的信号处理流程方向
电路图中信号处理流程的方向一般为从左到右，即将先后对信号进行处理的各个单元电路，按照从左到右的方向排列，这是最常见的排列形式。例如图1所示无线话筒电路图，从左到右依次为话音信号接收 (BM)、音频放大 (VT)、高频振荡与调制 (IC)等单元电路。
2、连接导线

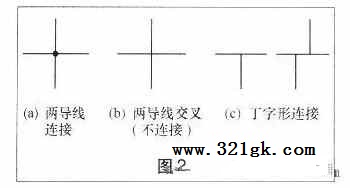

元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉如图2所示，图2(a)横竖两导线交点处画有一圆点，表示两导线连接在一起。图2(b)两导线交点处无圆点，表示两导线交叉而不连接。导线的丁字形连接如图2(c)所示。

3、电源线与地线

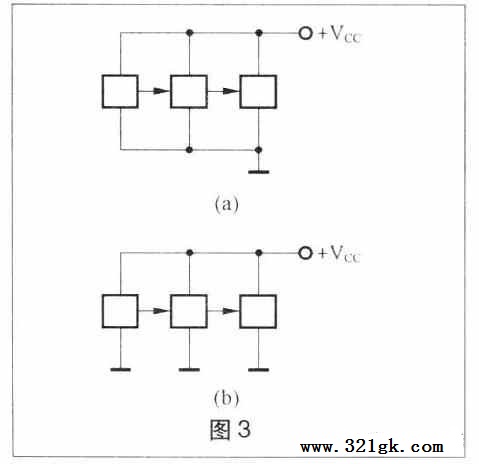

电路图中通常将电源引线安排在元器件的上方，将地线安排在元器件的下方，如图3(a)所示。有的电路图中不将所有地线连在一起，而代之以一个个孤立的接地符号，如图3(b)所示，应理解为所有地线符号是连接在一起的。

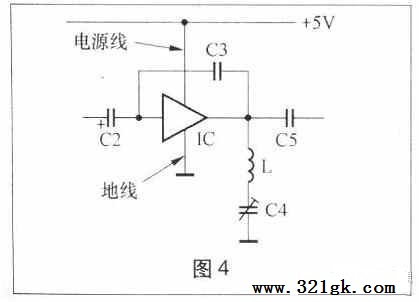

时应按图4所示连接电源线和地线。

4、集成电路的画法
集成电路内部电路-般都很复杂，包含若干个单元电路和许多元件，但在电路图中通常只将集成电路作为一个元器件来看待，因此，几乎所有电路图中都不画出集成电路的内部电路，而是以一个矩形或三角形的框图表示之。

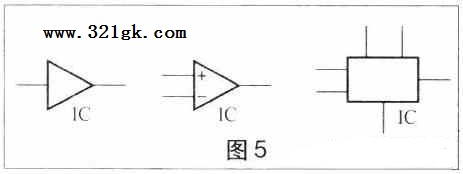

集成放大器、电压比较器等习惯上用三角形框图表示，其他集成电路习惯上用矩形框图表示，如图5所示。其左侧为输入端,右侧为输出端。

信号转换为电信号。
(2)由晶体管VT等构成的音频放大电路，其功能是对BM输出的音频信号进行放大。
(3)由集成电路IC等构成的高频振荡与调制电路，其功能是产生高频载频信号并完成调频调制。
5、分析电路工作过程
通常电路图中不画出集成运放以及数字集成电路的电源引线，因为这不影响分析电路功能，但分析电源电路和实际制作时不能忘记其电源引线。例如图1中的集成电路IC，实际制作
四、看电路图的方法与步骤
掌握了以上的基础知识，就可以对电路图进行完整的分析了。下面我们以图1所示无线话筒电路图为例，介绍看电路图的基本方法与步骤。
1、判断信号处理流程方向
根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。无线话筒的功能是将话音信号调制到高频信号上发射出去，图1电路图中，话筒BM为总输入端，天线W为总输出端。从总输入端到总输出端即为信号处理流程方向，图1为从左到右的方向依次排列。
2、划分单元电路
一般来讲，晶体管、集成电路等是各单元电路的核心元器件。因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。方框图有助于我们掌握和分析电路图。
图1电路可分解为3个单元电路：
(1)由驻极体话筒BM等构成的话音信号接收电路，其功能是将话音
通过以上两步分析，我们对无线话筒电路已有基本的了解，即可对照图1电路图和图6方框图，对无线话筒电路原理作系统的分析。
电路工作过程如下：话音信号被驻极体话筒BM接收转换为电信号后，通过耦合电容C1输入到晶体管VT基极。R1为BM的负载电阻。晶体管VT等构成电压放大器，将C1耦合过来的音频信号放大后，经C2耦合输出。R2为基极电阻，R3为集电极电阻。集成电路IC等构成高频振荡器，振荡频率由L、C4串联谐振回路决定，C4是微调电容，用于调节振荡频率。C3为反馈电容。C2耦合过来的音频信号对高频振荡信号进行频率调制，调频信号经C5耦合至天线W发射出去。
3、分析直流供电电路
电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。图1中，整机电路的直流工作电源是6V电池，R4、C6和稳压二极管VD构成稳压电路，以提高电路工作的稳定性。S为电源开关。
至此，无线话筒电路图基本分析完毕。读者可以灵活运用以上所述看图知识和方法，通过实践不断提高自已的看图本领。 (责任编辑：admin)
