知道瓦数怎么算电流 变压器如何算电流

时间:2017-06-08 09:21来源:未知 作者:admin 点击:
知道瓦数怎么算电流-变压器如何算电流
知道瓦数怎么算电流
1、功率除以电压等于电流。
2、功率除以电阻,然后再开平方,就等于电流。

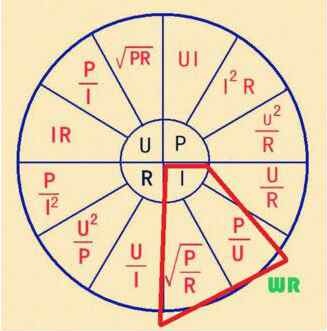

3、请看长用公式,可能会有帮助的:(红框内就是根据功率计算电流的公式)


变压器如何算电流

根据功率等于电压乘以电流,则电流就等于功率除以电压,不就计算出来了。
1250KVA的必定是三相变压器,其额定电压为380V,则额定电流I=P/V/(√3)=1250/380/1.73=1.9(KA)

答案就是1900A

10/0.4KV 变压器的额定电流计算

一次侧近似0.058*KVA(变压器容量,规格10kV/0.4kV)
二次侧近似1.44*KVA(变压器容量,规格10kV/0.4kV)

计算50KVA变压器低压侧额定电流:50*1.44=72A

计算80KVA变压器低压侧额定电流:80*1.44=115.2A

计算100KVA变压器低压侧额定电流:100*1.44=144A
  变压器一次变电流的计算方法
  1、快速估算法
  变压器容量/100,取整数倍,然后*5.5=高压侧电流值,如果要是*144,就是低压侧电流值!
  比如说1000KVA的变压器,/100取整数倍后是10,那么高压侧电流就是10*5.5=55A,低压侧电流就是10*144=1440A
  2、线性系数法
  记住一个常用容量的变压器高低压侧电流值,其它容量的可以进行线性推导
  比如说1000KVA的变压器,高压侧电流计算值是57.73,低压侧电流计算值是1443.42,那么记住这个数值,其它容量的可以以此推导,比如说1600KVA的变压器,高压侧电流就是1600/1000*57.73=92.368A,低压侧电流就是1600/1000*1443.42=2309.472A
  3、粗略估算法:
  高压侧电流=变压器容量/20,低压侧电流=变压器容量*2
  比如说1000KVA的变压器,高压侧电流=1000/20=50A,低压侧电流=1000*2=2000A,这种方法过于粗糙,一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法
  4、公式计算法:
  I=S/1.732/U
  I--电流,单位A
  S--变压器容量,单位kVA
  U--电压,单位kV
  5、最大电流计算:
  需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了,这样计算就非常麻烦了。只说一个简单的,过载情况---------在过载的情况下,油变的过载系数是1.2,干式的过载系数是1.5,也就是通过上述方法计算出变压器的额定电流值之后,再乘以过载系数,从而得到最大电流值,用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定!
  综上,电网系统容量参考500MVA(其实无所谓的,最值这个数值的系统可以忽略不计),变压器阻抗设定为1000KVA以下为0.4%,1000KVA及以上是0.6% 。
