C63漏电开关动作电流多大 什么是相电压相电流

时间:2017-06-08 09:43来源:未知 作者:admin 点击:
C63漏电开关动作电流多大-什么是相电压相电流-大电流及加热板高温场合接线的小技巧
C63漏电开关动作电流多大
  GB50054-2011《低压配电设计规范》第6.3.3条中规定,过负荷保护电器的动作特性,应符合下列公式的要求:
  IB≤In≤Iz (6.3.3-1)
  I2≤1.45Iz (6.3.3-2)
  式中:IB——回路计算电流(A);
  In——熔断器熔体额定电流或断路器额定电流或整定电流(A);
  Iz ——导体允许持续载流量(A);
  I2——保证保护电器可靠动作的电流(A)。当保护电器为断路器时,I2为约定时间内的约定动作电流;当为熔断器时,I2为约定时间内的约定熔断电流。
  C63的额定电流为63A,负荷电流不大于50A比较合适,计算负荷:Pjs=UIcosφ=220×50×0.85≈9.4KW;
  220v,c63型漏电空开最大能带负载约9.4KW。

什么是相电压相电流

通俗地讲:相电压就是三相交流电每一相对地电压,线电压就是三相交流电每两相间的电压;如民用低压电一般为380V,每两相间的线电压就是380V,相电压就是380 =220V,居民家中用的一般都是220V单相电,企事业用的低压动力电一般为380V的三相电。 变压器二次侧电流公式 Ie=Se/(1.732*U2e ) 为什么要除以1.732 三相变压器的容量Se=3 * 每相容量=3 * 相电压 * 相电流。
三相变压器三相:星形连接时,相电压=1/√3线电压,相电流=线电流
三角形连接时,相电压=线电压,相电流=1/√3线电流
所以不论哪种接法,三相变压器的容量Se=√3 * 线电压 * 线电流
于是,就有你所说的上式。通常我们所说的变压器的额定电压和额定电流都是指线电压和线电流。1.732就是√3的约数。 这是三相变压器,这里的电流,电压都是指线电流和线电压.以星形接法为例,因为,相电流I=线电流Ie,相电压U=线电压Ue/1.732,因此,Se=3*I*U=1.732*Ie*Ue,即Ie=Se/(1.732*U2e ) . 因为计算式我们一般用相电流和线电压。线电压和相电压是1.732倍的关系 这个公式不是用在变压器上的啊,1.732是3的开方。这个公式好像用在单三相换算。 相电压和线电压?他们有什么关系和作用? 在三相四线电路中,三根相线中任一根与另外二根线的电压称线电压,通常应用在功率较大的三相负载中;每根相线与零构成的电压称相电压,一般应用在照明及单相负载中。
关系:相电压=线电压/1.732 相电压,线电压!”是三相四线制供电线路的不同接入方法。
三相四线制供电线路中,一根‘零线’和三根‘火线’中任意一根之间的电压叫做相电压,而任意两根火线之间的电压就叫做线电压。
相电压:三相电源中星型负载两端的电压称相电压
线电压:三相电源中,任意两根导线之间的电压为线电压
线电压=√3*相电压
所以380v是线电压,220v是相电压例:有380V电线,而没有220V电线,现在引一根380V相线,配一根零线,可以做成220V电线来用。 三相电分为A、B、C三相(电源线),N中心线,PE接地线。
线电压就是每一相和中心线组成的电压叫相电压,其电压为ua ub uc。线电压是有A、B、C这三根相线所组成的,其电压分为uab uac ubc uba uca ucb这六个线电压。每个线电压差60度(电角度)。
相电压和线电压的电压值大小关系:
线电压=1.732*相电压
在变压器的连接组别相同的情况下或者是同一组变压器下相电压和线电压的相位关系:
ua滞后uab 30度
ub滞后ubc 30度
这个就是线电压和线电压大小和相位的关系。

大电流及加热板高温场合接线的小技巧

对于大电流及加热板高温场合接线如果处理不当,会造成日后的一些接头过热等问题出现。我分享一下我的做法供大家参考一下。

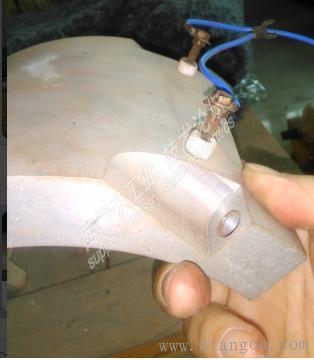

如铸铝发热圈,工作时候温度比较高,本体的热量会传导到接线螺丝上,这时候接线位置应该尽量远离本体。尽量将接线位置放在螺丝顶部,否则接头位置容易因为过热导致接触电阻大最终造成接头和导线断开。

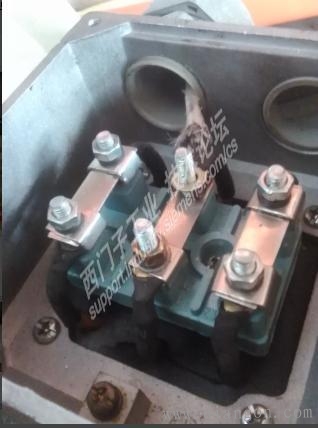

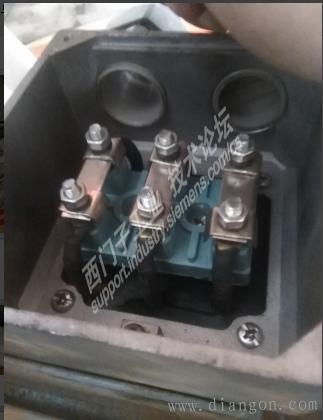

上图是一个普通电机的出厂的接线盒的内接线图,绕组的线头,U1,V1,W1,U2,V2,W2使用螺母预先紧固好,再安装短接片。也就是说接入的电源线电流需要通过铜螺母及铁质螺杆到达绕组头或尾。这样的接法对于小电机问题不大,对于大电机大电流场合会存在一定的风险。
我的做法就是让电源线尽量和电机的绕组接头直接接触,减少中间环节,不让螺母或螺杆过电流成为隐患。

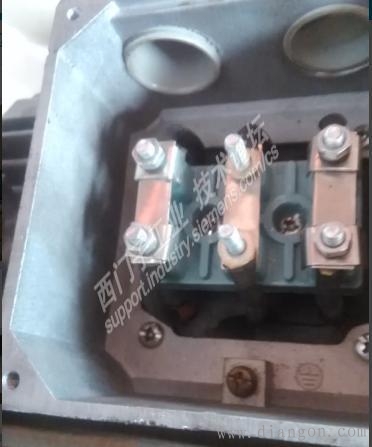

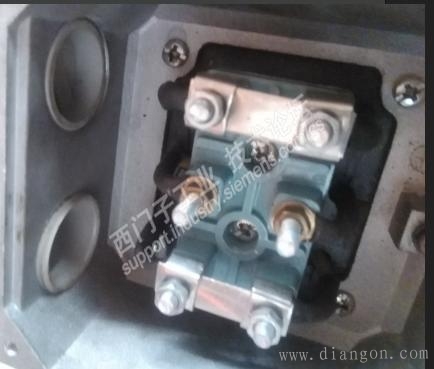

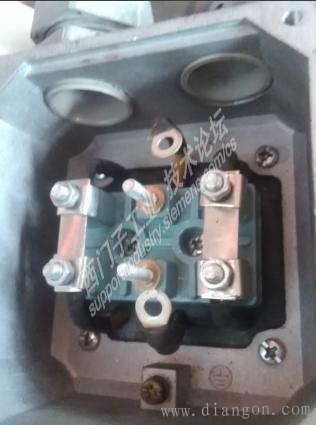

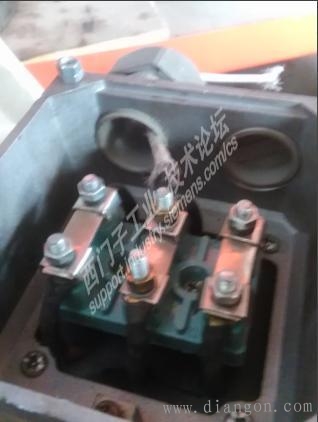

采取上面的接法后简化了接线,(中间的是改接线,旁边二个是原装接线)漏出的螺杆长度长了,多出了二个紧固螺丝,电源线和绕组线接头直接接触,接线可靠性高很多了。
我目前对于大电机接线场合都是这么做的,虽然第一次麻烦点,但可以减少日后出现问题的几率。
