电力变压器低压侧电流计算公式变压器硅钢片作用

三相变压器额定电流的计算公式为：Ⅰ＝变压器额定容量 ÷ （1.732 × 变压器额定电压）。
　　变压器容量/100，取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！
　　比如说1000KVA的变压器，/100取整数倍后是10，那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A
　　1、线性系数法
　　记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导
　　比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A，低压侧电流就是1600/1000*1443.42=2309.472A
　　2、粗略估算法：
　　高压侧电流=变压器容量/20，低压侧电流=变压器容量*2
　　比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法
　　3、公式计算法：
　　I=S/1.732/U
　　I--电流，单位A
　　S--变压器容量，单位kVA
　　U--电压，单位kV
　　4、最大电流计算：
　　需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。只说一个简单的，过载情况---------在过载的情况下，油变的过载系数是1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！

变压器硅钢片作用

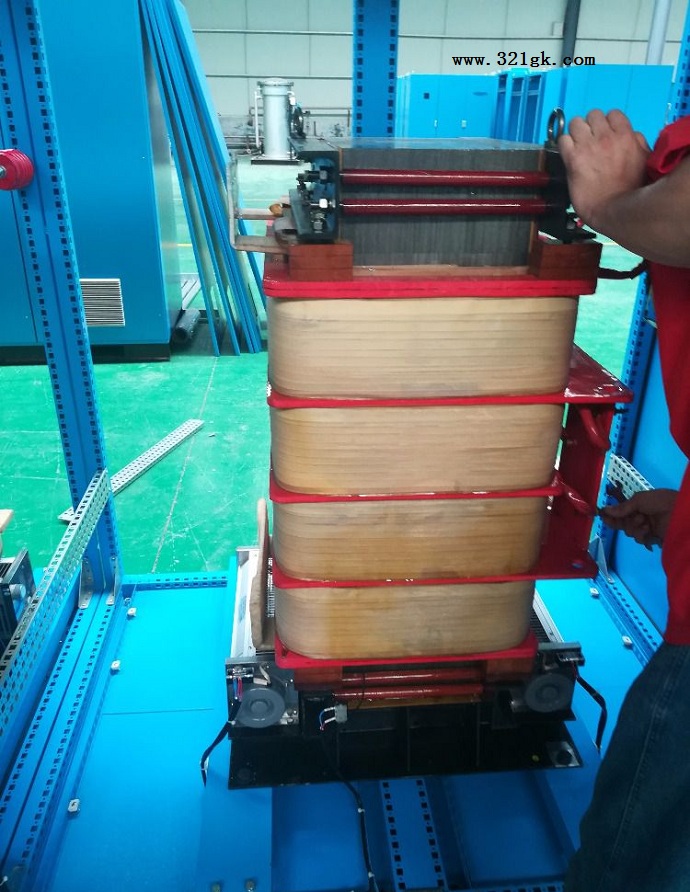

常用的变压器铁芯一般都是用硅钢片制做的。
硅钢是一种合硅
（硅也称矽）
的钢，
其含硅量在0.8%_4.8%由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较
大的磁感应强度，从而可以使变压器的体积缩小。
我们知道，实际的变压器总是在交流状态下工作，功率损耗不仅在线圈的电阻上，也产生在交变电流磁化
下的铁芯中。通常把铁芯中的功率损耗叫
“
铁损
”，铁损由两个原因造成，一个是
“磁滞损耗一个是涡流损耗
”磁滞损耗是铁芯在磁化过程中，由于存在磁滞现象而产生的铁损，这种损耗的大小与材料的磁滞回线所包
围的面积大小成正比。硅钢的磁滞回线狭小，用它做变压器的铁芯磁滞损耗较小，可使其发热程度大大减
小。

既然硅钢有上述优点，为什么不用整块的硅钢做铁芯，还要把它加工成片状呢？

这是因为片状铁芯可以减小另外一种铁损
——“
涡流损耗
”
。变压器工作时，线圈中有交变电流，它产生的
磁通当然是交变的。这个变化的磁通在铁芯中产生感应电流。铁芯中产生的感应电流，在垂直于磁通方向
的平面内环流着，所以叫涡流。涡流损耗同样使铁芯发热。为了减小涡流损耗，变压器的铁芯用彼此绝缘
的硅钢片叠成，使涡流在狭长形的回路中，通过较小的截面，以增大涡流通路上的电阻；同时，硅钢中的
硅使材料的电阻率增大，也起到减小涡流的作用。用做变压器的铁芯，一般选用
0.35mm
厚的冷轧硅钢片，按所需铁芯的尺寸，将它裁成长形片，然后交叠
成日字形或口字形。从道理上讲，若为减小涡流，硅钢片厚度越薄，拼接的片条越狭窄，效果越好。这
不但减小了涡流损耗，降低了温升，还能节省硅钢片的用料。但实际上制作硅钢片铁芯时。并不单从上述
的一面有利因素出发，因为那样制作铁芯，要大大增加工时，还减小了铁芯的有效截面。所以，用硅钢片
制作变压器铁芯时，要从具体情况出发，权衡利弊，选择最佳尺寸。

变压器是根据电磁感应的原理制成的
.
在在闭合的铁芯柱上面绕有两个绕组
,
一个原绕组
,
和一个副绕组
.
当原
绕组假上交流电源电压时
.
原饶组流有交变电流
,
而建立磁势
,
在磁势的作用下铁芯中便产生交变主磁通
,
主磁
通在铁芯中同时穿过
,{
交链
]
一
.
二次绕组而闭合由于电磁感应作用分别在一
,,
二次绕组产生感应电动势
,

至于为什么它可以升压
,
和将压呢
..
那就需要用楞次定律来解释了
.
感应电流产生的磁通
,
总阻碍圆磁通的变
化
,
当原磁通增加时感应电流的产生的磁通与与原磁通相反
,

就是说二次绕组所产生

的感应磁通与原绕组所产生的主磁通相反
,
所以二次绕组就出现了低等级的交变电
压
,,,

所以
...
铁芯是变压器的磁路部分 (责任编辑：admin)
