电路中出现多个km是什么意思
当然是有标准的，
KM表示交流接触器,KM是接触器的文字符号，可以分别表示接触器线圈、常闭和常开触点。
KA表示中间继电器,
KT表示时间继电器；
FR表示热继电器；
SQ表示限位开关；
SB表示按钮开关；
Q表示刀开关；
FU表示熔断器；
FR表示热继电器。

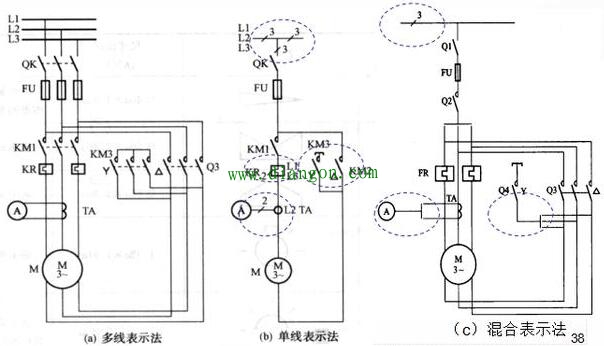

电路的多线表示法和单线表示法

1、多线表示法：每根连接线或导线各用一条图线
用多线表示法绘制的图，能详细地表达各相或各线的内容，尤其是在各相或各线内容不对称的情况下，宜采用这种方法。
2、单线表示法：两根或两根以上的连接线或导线，只用一条线表示的方法。
单线表示法适用于三相或多线基本对称的况。对于某些不对称的部分或用单线没有明确表示的部分，在图中应有另外的说明，补充些附加信息。
3、混合表示法：一部分采用单线表示法，一部分采用多线表示法。
