怎样无功补偿电容接触器与电容器匹配选型

无功功率补偿柜，是三相四线低压配电网提高功率因数，降低配电网线路损耗，提高电气设备的利用率不可或缺的重要配套设施。无功功率补偿柜里面的主要低压电器有一下几种：
一、配电柜——集约各种低压电器元件组装。
二、仪表——检测，监测线路运行状况。
三、电流互感器——取样及大电流转换小电流共仪表和控制器。
四、无功功率补偿控制器——通过取样比对，能够根据感性无功功率的变化，自动投入和切除电容器组。
四、空开或者熔断器——保护电容器组，在发生短路情况下，切断电容器组电源。
五、电容器专用接触器——负责电容器的投入和切除工作。
六、自愈式补偿电容器——负责给低压配电网络输送容性无功功率。

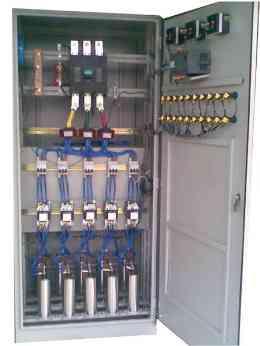

无功补偿柜

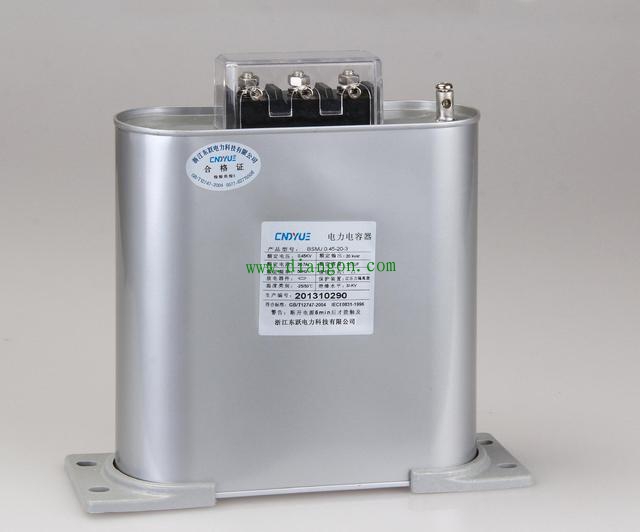

自愈式无功补偿电容器

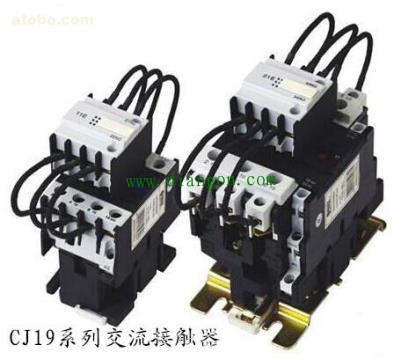

CJ19系列电容器专用接触器
现在着重讲，接触器与电容器匹配选型问题。电容器接触器它的型号是CJ19（CJ16）系列，规格有CJ19-2511、CJ19-3211：CJ19-4311、CJ19-6521和CJ19-9521等；而电容器规格很多，从1Kvar-60Kvar规格众多。那么它们怎么匹配选型，只要了解接触器的构造就好选型了。
CJ19系列接触器它是在CJX2系列基础上加了三组阻尼线和辅助触头组成，如：CJ19-3211它的接触器是CJX2-2510。知道了这些我们就可以很快进行匹配了。具体匹配如下：
CJ19-2511匹配10Kvar以下电容器
CJ19-3211匹配15Kvar以下，10Kvar以上电容器
CJ19-4311普票20Kvar以下16Kvar以上电容器
CJ19-6521匹配30Kvar以下21Kvar以上电容器
CJ19-9521匹配50Kvar以下31Kvar以上电容器。
