零线与接地线在实际应用中有哪些不同?地线和零线有什么区别?

时间:2018-01-26 08:23来源:未知 作者:admin 点击:

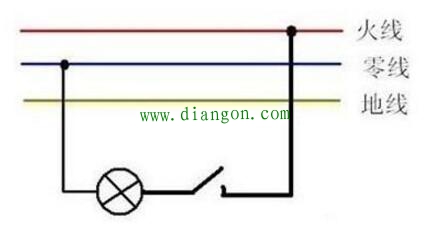

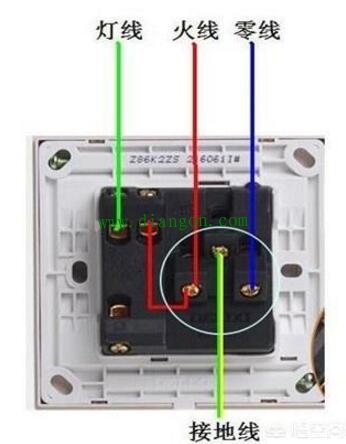

首先最直观的区别就是我们国家地线一般使用黄绿双色线,而零线使用的是蓝色线,在家庭电路中火线和零线组成一条闭合回路,且是有电流通过的,而地线一般是将设备的外壳接到地
首先最直观的区别就是我们国家地线一般使用黄绿双色线,而零线使用的是蓝色线,在家庭电路中火线和零线组成一条闭合回路,且是有电流通过的,而地线一般是将设备的外壳接到地线防止出现漏电而使设备外壳带电,导致触电事故,
零线是我国的习惯性说法,国外没有零线的说法,电气中有三种线:L(相线=火线)、N(中性线)、PE(保护线),其中L和N是带电的,PE是不带电导体。
从结构上看,零线是从变压器中性点接地后引出主干线;接地线是从变压器中性点接地后引出主干线,根据标准,每间隔20—30米重复接地。从原理上看,零线主要用于工作回路,零线所产生的电压等于线阻×工作回路的电流;地线不用于工作回路,只作为保护线。利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地。
零线与接地线在实际应用中不同:
1、零线的对地电位不一定为零,零线的近接地点是在变电所或者供电的变压器处;地线的对地电位为零,使用的电器的近点接地。
2、零线有时候也是会电人的,比如生活中,有时候电炉子不发热了,有的朋友就会以为是断电了,不会有危险。其实不然,因为有可能存在这样的情况,即离你的电器很远的地方N线断开了,如果用电压表一量就会发现,电器的LN线都是市电的电压!你说危险不?但接地线是绝不不会电人的,虽然也有例外,但那是极其特殊的,那多半是因为电器设计者完全是外行,极其不规范的产品。
如果在家中:通电,用电笔测,会亮的全是火线。将总开关处的零线断开,只接通火线,将家中的灯打在开的位置,用电笔测,刚才不亮,现在亮的全是零线。剩下不亮的全是地线。
最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两条线和火线接在灯头上,从亮度上就可以区别零线和地线,亮的是零线,稍暗的是地线。


用万用表。将万用表置于交流档500v,手捏一表笔,另一表笔分别触接电源线,有电压高的是火线,低的是零线,电压为0的是地线。零线对地电阻小于4欧为可靠接地。用万用表置于交流档地250v测火线与零线、火线与地线的压差,两值相差在5v以下为可靠接地。


零线火线地线颜色和区别方法主要是这些。要区分零线火线地线通过测试方式最能直观的了解,在测试零线火线地线的时候一定要注意安全,按照相关的测试要求来完成测试工作,测试的时候也需要完全集中在相关的测试工作中,不能够三心二意。在测试零线火线地线的时也可能会出现小火花,如果担心小火花弄到眼睛上,建议可以戴个防护眼镜。
