零线怎么做重复接地?零线接线位置错误引发的跳闸 图解

时间:2018-01-26 08:37来源:未知 作者:admin 点击:
重复接地:室外引入的导线,在建筑物入口处(通常在总配电房内)需要将PEN线或N、PE线再次接地。 如图所示,室内很简单的一个供电系统。漏保检测发现,电流进出不一样,认为漏电

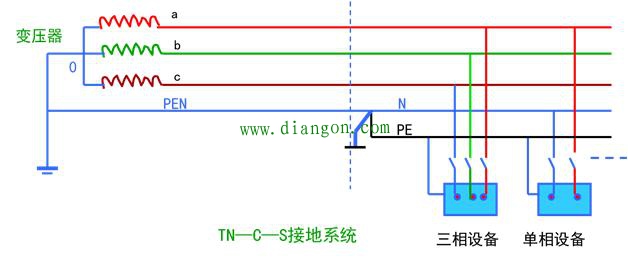

重复接地:室外引入的导线,在建筑物入口处(通常在总配电房内)需要将PEN线或N、PE线再次接地。

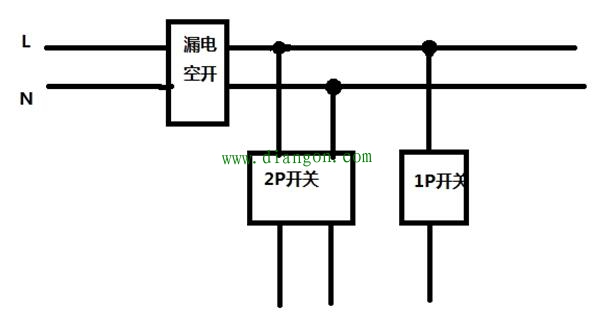

如图所示,室内很简单的一个供电系统。漏保检测发现,电流进出不一样,认为漏电,所以跳闸了。小细节工作。


漏电空开、2P空开、1P空开分别为32A、20A、16A。2P空开引出线至墙面插座,1P空开引出线至空调插座。
因为空调安装位置距离空调插座较远,就近使用从墙面插座引出的排插,排插上还有电脑、打印机等办公电气,使用近2年时间。
今天排插终于由于老化及负荷过大,光荣牺牲,遂更换排插,并将空调电源线延长至空调插座。
问题出现,插上空调电源,漏电空开即保护动作跳闸。空调电源插在排插上使用正常,饮水机插在空调插座处亦正常。
打开墙面配电箱,查找线路,发现空调插座零线引自配电箱零排,而零排进线为进户零线,遂将空调插座零线改为从漏电空开馈线处引出,故障排除。
