怎样分析绘制电气原理图_自动化网-工控人家园官网

在绘制电气原理图时要注意:首先你要知道的是所画电路的控制要求(一般会给出你要求)，其次在电气原理图中，所有电器元件的图形、文字符号必须采用国家规定的统一标准，不可自己创造。其实最难的便是分析控制要求，画图呢也可以分为两部分:
一、画主电路　
这就要求我们在分析时要注意，控制要求中主电路为三相或者三相四线制、有几个断路器、用电器(以电机为例)、接触器、热继电器等，绘制主电路时从电源端开始，按电路连接方式用实线画出断路器、接触器(是否为顺控、正反转等)、热继电器热元件、用电器(电机)。
二、画控制电路回路
控制电路是由开关、按钮、电器元件的线圈、指示灯、接触器的辅助触点、热继电器的辅助常闭组成。我们要按所分析的功能将其分割成若干个局部控制电路，然后本着先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。
简单举个例子:如何在两地控制一台电机？并要求电路中有短路过载保护？

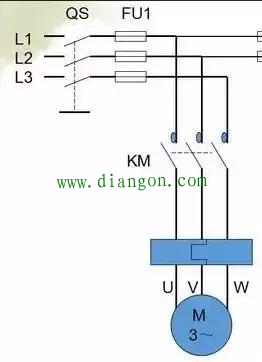

首先，我们要审题，题中只有一台电机，并没有别的功能，所以一个接触器就可以，但是要求有短路过载保护，所以需要加上热继电器、断路器，我们就可以先画出主电路:

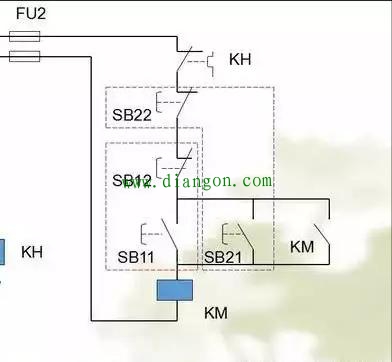

其次要画出辅助电路，题中需要多地控制，即两个常开启动，两个常闭停止，所以从熔断器出来接热继电器常闭(起到短路保护)，然后接两地停止常闭(常闭需要串联)，然后接两地启动常开(常开为并联)，并画出接触器自锁触头，使其形成自锁，最后接到接触器线圈，使线圈接到另一个熔断器末端形成回路即可。

(责任编辑：admin)
