零线和地线如何区分?为什么一根地线和一根火线,漏电开关会跳?

时间:2018-01-26 09:59来源:未知 作者:admin 点击:
目前我们居家电路布线普遍采用的是TN-S既入户线是一火一零一地的三线制,220V市电供电。那么我们如何正确的布线和区分线路里面的火线、零线和地线呢? 零线和火线一起进入漏保空
目前我们居家电路布线普遍采用的是TN-S——既入户线是一火一零一地的三线制,220V市电供电。那么我们如何正确的布线和区分线路里面的火线、零线和地线呢?
零线和火线一起进入漏保空开的剩余电流互感器,如果用漏保下线的火线与地线组成220V,并且接入用电器。此时火线电流大于零线电流,漏保跳闸。如果是接漏保下的零线,那么,零线电流与火线电流相同,产生的磁场强度一样,方向相反,相互抵消,剩余电流互感器没有输出,漏保不跳闸。
在TN-S(三相五线制)系统中,火线、零线和地线都是有颜色规定的,具体颜色所代表的电线的意义如下:
A相火线——黄色
B相火线——绿色
C相火线——红色
N零线——淡蓝色
PE地线——黄色、绿色混合的双色线。
如果施工安装人员能够按照正规施工,那么火线、零线和地线很好区分的。就怕那些半桶水的人去安装施工,不管黄红绿蓝双色线一通乱接,然后一走了之,让其他维修人员是一时丈二和尚,摸不著头脑。这种情况下我们怎么去区分地线和零线呢?首先我们要掌握TN-S系统接线原理还是有办法可循的。如图:

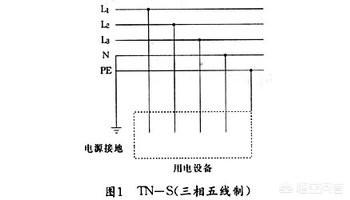

TN-S系统图
通过这个图我们可以知道,PE是与大地连接的,是不能够通过任何任何开关的,那么我们用断开入户的开关——如空开或者漏电开关,用万用表检测一下,如果和入户的地线相通的电线就是地线。
为什么一根地线和一根火线漏电开关会跳,在入户处地线没有经过漏电开关,使的流经漏电开关的检测漏电用的零序电流互感器这个节点的不恒等(漏电开关的是基于基尔霍夫第一定律,也就是电流电流——回路里的任何一个节点,流入和流出电流恒等),所以会使漏电开关跳闸。
安全用电不是儿戏,安装时一定要找正规单位,有经验师傅进行正规安装。
