什么是漏电保护和过载保护?两者的区别在哪?

时间:2018-01-26 10:02来源:未知 作者:admin 点击:
这个提问要分三个方面来答。 1、漏电保护; 在三相四线制的低压供电线路中,电气设备由于绝缘发生故障,线路与线路之间、线与地之间、工作回路与不能带电的金属壳体、构架等形
这个提问要分三个方面来答。
1、漏电保护;在三相四线制的低压供电线路中,电气设备由于绝缘发生故障,线路与线路之间、线与地之间、工作回路与不能带电的金属壳体、构架等形成电流通路,称为漏电。
为了防止漏电而对人身遭受电击的装置叫漏电保护(或者称漏电断路器)。它的工作原理为;在规定条件下,当被保护电路中剩余电流超过设定值时,能迅速自动断开电路或者发出报警信号的继电保护装置。而“装置”的范围是指具有剩余电流保护功能的系列设备。
剩余电流动作保护装置采用自动切断电源的保护原理,在直接接触防护中作为防止电击危险的基本保护措施的附加保护。在间接接触防护中作为防止因接地故障使电气设备外露导电部分带有危险电压而引电电击危害或电气火灾危险的有限保护。剩余电流动作保护装置切断电源的动作原理不同于线路中(或电气中)的过流保护,而是依靠线路中发生接地故障时,各相线和中牲线(N)形成的矢量和,即使这个矢量和小到只有mA级,但达到预定值,通过剩余电流动作保护装置的放大,形成高灵敏度的切断动作,使漏电断路器动作跳闸,达到安全的目的。

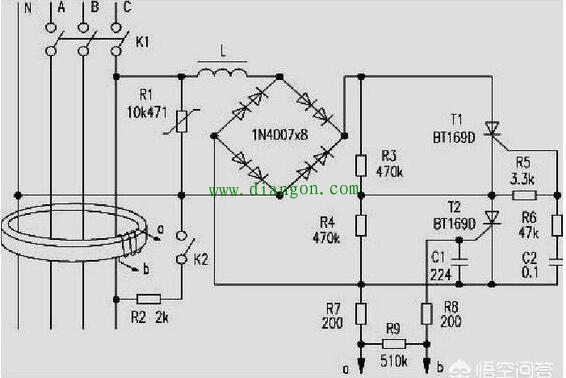

上图为一个三相四线漏电断路器电路图。包括有零序电流互感器,试验按钮,信号放大,可控硅驱动,跳闸脱扣线圈等等。
2、过载保护;利用两种不同的金属片焊接,在工作电流流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生应力形变,当形变达到一定距离时(此双金属片有调节距离的螺杆,调节螺杆高低改变它的动作的大小或时间),就推动连杆机构动作,使控制断路器的触头电路断开,从而使断路器跳闸失电,主电路断开,实现断路器的过载保护。
国内的生产厂家依照国标生产的各类具有剩余电流的断路器或普通断路器都有过载保护装置,出厂前都要有严格的检测手段,保证与断路器的型号标注达到一致。
3、过载保护的过载电流大于额定工作电流。比如断路器标注额定电流为16A,是指断路器可以在16A以下范围内长期工作或者说是断路器的最大工作电流。而过载电流是大于16A,过载它还有一个参数是动作延迟时间,对于剩余电流断路器来说这个参数应小于0.3秒,分断时间大于0.5秒为普通断路器。
漏电保护与过载保护在断路器总或中各负其责,它们之间有一方出故障,其断路器的功能视为损坏不合格应予更换。
