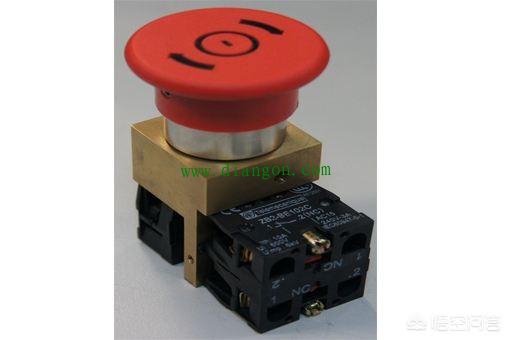

首先急停开关均带自锁功能，图型如下图所示。

当设备出现异常情况，来不急在一个地方进行急停时，需要异地进行就近紧急停止时，即按下急停按钮开关。此时急停开关1~2常闭触点断开，控制设备失去供电电压（plc电路急停按钮开关也都是串联在PLC的X或I信号输入端）。

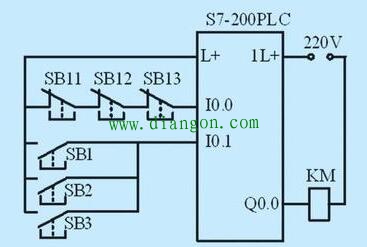

上图为常用PLC控制电路的三只SB11 SB12 SB13急停开关电路图，在PLC的输入端口均为串联，SB1 SB2 SB3为启动按钮，在PLC的输入端口均为并联。
急停开关在控制电路中与普通停止按钮作用不同，构造不同，急停开关是突发事故中必须用的，所有需要设置安装的急停均为串联。当事故原因处理好后，必须将急停开关旋转复位，方能再次启动控制设备。

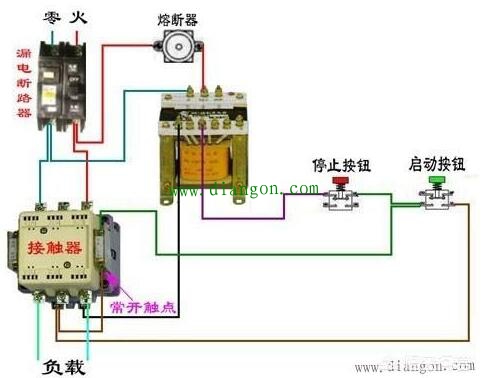

上图为带控制变压器的实物图，当工作需要在设备其它地方按装急停开时，也必须串联在停止开关的线路中即可。
