万用表测三极管放大倍数图解

时间:2018-01-27 09:24来源:未知 作者:admin 点击:
万用表测三极管放大倍数: 用这个档位 万用表测三极管是不需要表笔的,表盘上有三极管的插孔。 三极管的插孔 三极管分为NPN型和PNP型 我们简单用万用表分辨一下。 用二极管档测 三
万用表测三极管放大倍数:

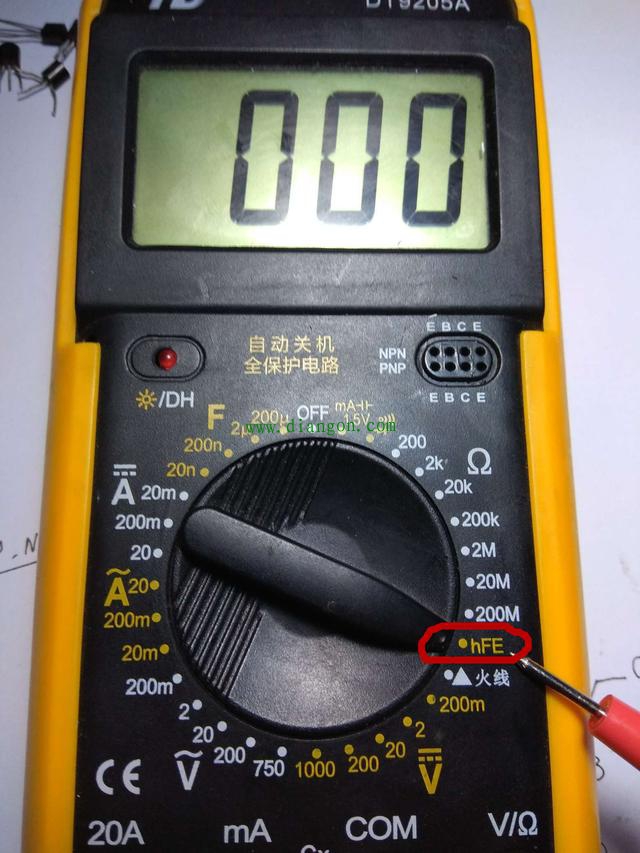

用这个档位
万用表测三极管是不需要表笔的,表盘上有三极管的插孔。

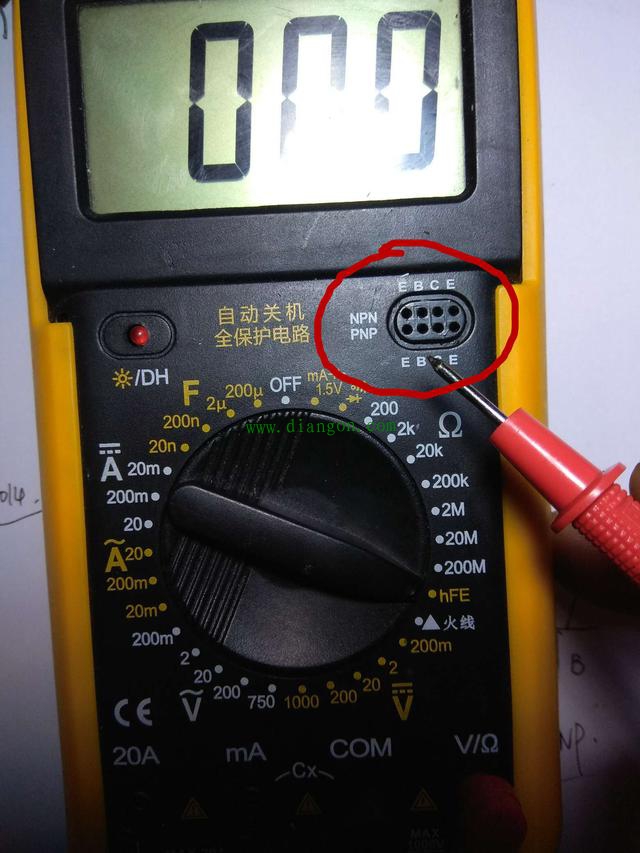

三极管的插孔

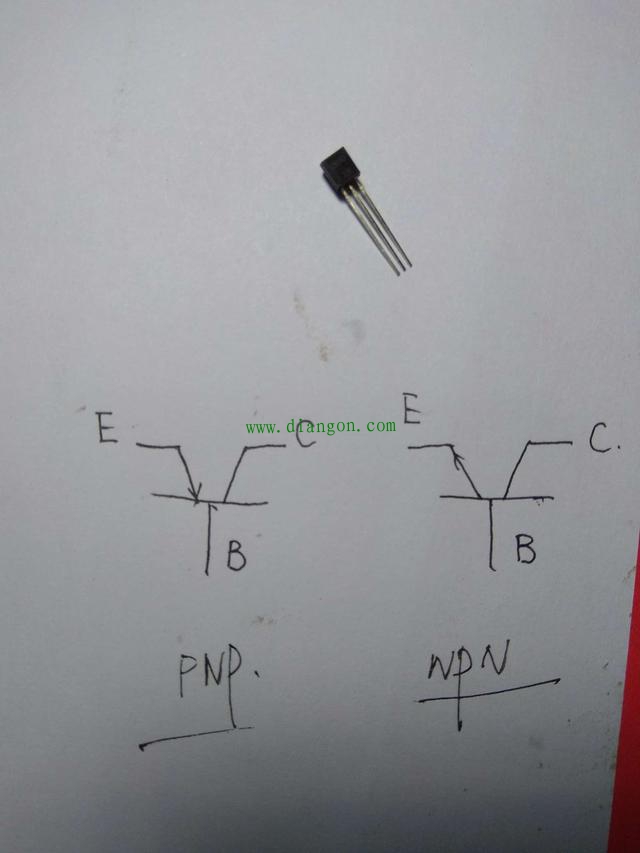

三极管分为NPN型和PNP型
我们简单用万用表分辨一下。

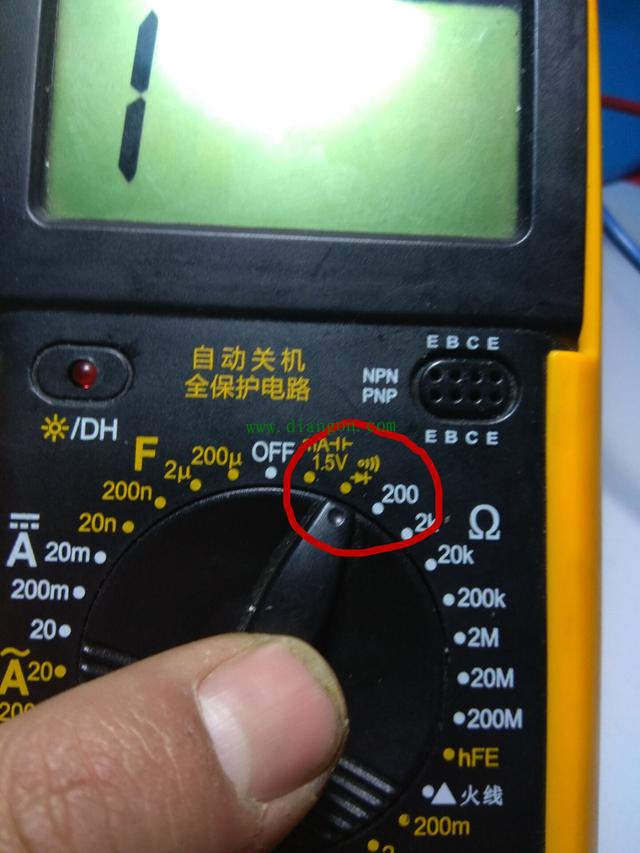

用二极管档测


三极管都是三个脚

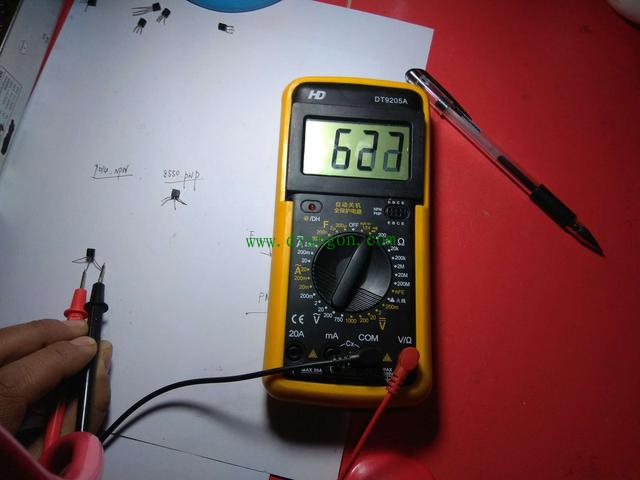

红笔在中间,黑笔接触两边的脚


左右都有读数,三极管是NPN型
黑笔放中间,红笔接触两边的脚,你会发现都没有读数。下面我们换一个三极管。

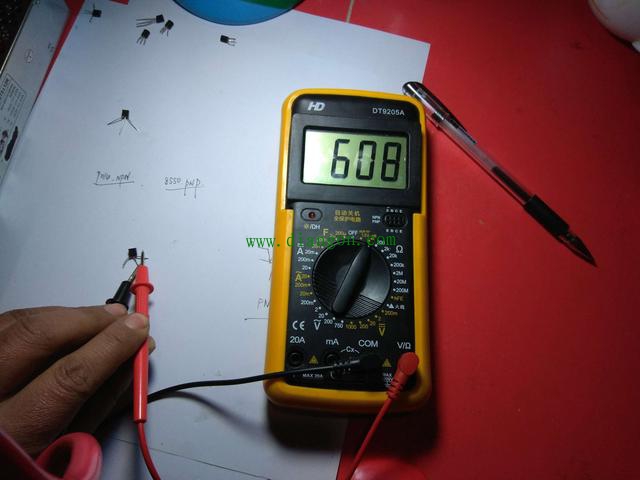

黑笔放中间,红笔测两边脚
如果红笔接触两边脚都有读数,说明是PNP型。
总结:反复测量三极管的三个电极引脚,找到一个与其他两脚都导通的脚,这个脚肯定是三极管的基极。再看这个基极是红表笔还是黑表笔,如果是红表笔,说明三极管是NPN型,如果是黑表笔就是PNP型。
测出来了,就看下三极管的放大倍数吧。

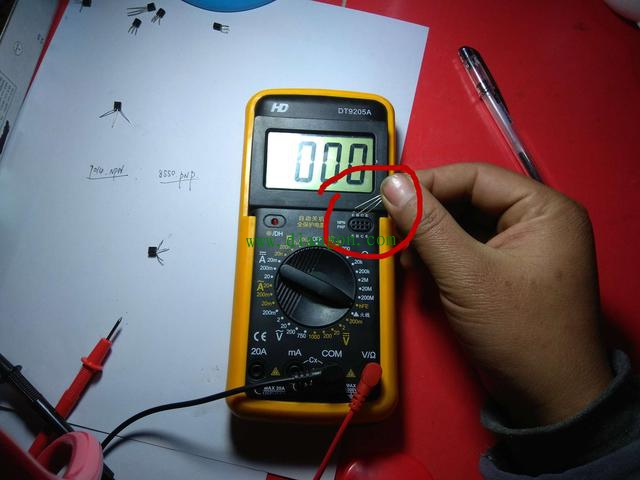

比如这个NPN型,插对方向哦

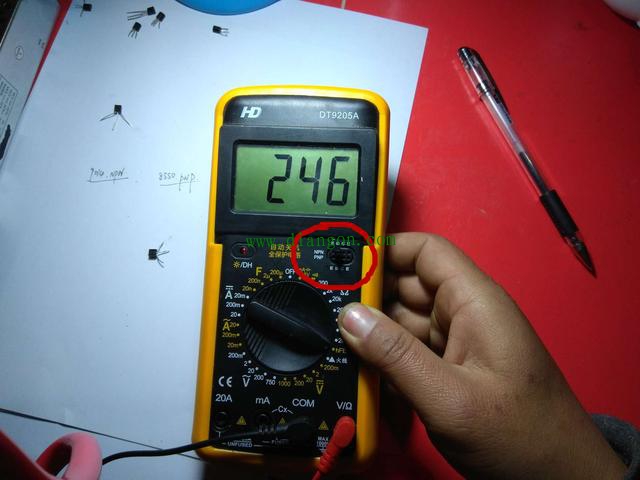

读数就是三极管的放大倍数
