电工提零线 叫了几十年的零线可能叫错了!

时间:2018-01-29 09:29来源:未知 作者:admin 点击:
经常听电工提零线,而没有人说中性线,零线和中性线的功能是否一样,他们是否是一种东西呢?其实在今天这篇文章之前,我也是稀里糊涂的,对零线和中性线的认识也一直停留在零
经常听电工提零线,而没有人说中性线,零线和中性线的功能是否一样,他们是否是一种东西呢?其实在今天这篇文章之前,我也是稀里糊涂的,对零线和中性线的认识也一直停留在零线就是中性线,中性线就是零线的概念上(对于从事10余年工作的电工来说,实属不该啊)。
下面从他们的概念和功能上来做一个简单的介绍和区分。

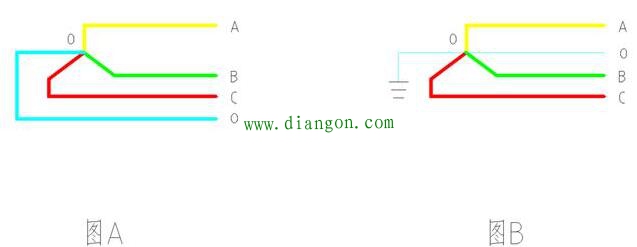

零线和中性线的定义要从电力系统的发电机或变压器说起。我们知道发电机或变压器三相绕组引出的是三相电,即A相B相C相,这三相的引出端分别标记为A、B、C,发电机或变压器本体内三相绕组端点联结成一个点,这个点标记为o,我们称之为中性点。如果这个中性点o直接接地(称为中性点直接接地系统),那么由中性点o引出的线我们称为零线(中性点接地电位为零),如果这个中性点o不接地,那么由此中性点引出的线我们称之为中性线。


也就是说电力系统中的中性点引出的导线称之为中性线,这个中性线如果接地我们称之为零线,在民用系统中一般把中性线接地,以降低人体触电电压,使用电的安全性得以最大化。
电力系统的中性点引出的导线,这个导线如果在中性点处不接地(称为中性点不接地系统或中性点对地绝缘),我们称之为中性线,中性线是三相系统中不可缺少的,他能保证三相负载成为三个互不影响的独立回路;无论各相负载是否平衡,各相负载均可承受对称的相电压。
通过以上分析,对于目前的居民用电来说,现在的配电系统一般是TN-S或TN-C-S,中性线在入户前都是需要做重复接地的,因此家里面的中性线我们称之为零线似乎也不错。

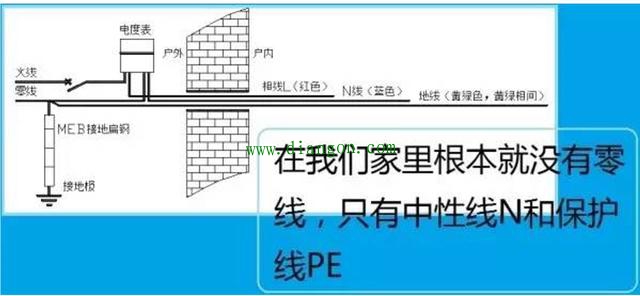

不过ABB有位资深电气工程师在他的文章中说家里是没有零线的,只有中性线,下面是附图,请各位专业高手,牛人,给讲解下我理解的是否正确?
