家装底盒中都有哪些电线?规格怎么选择?

时间:2018-01-31 12:32来源:未知 作者:admin 点击:
新家装修完了,就剩下安装开关插座和灯具了,这时候,电路改造时预留的底盒中有很多的线头,您有没有想过自己安装开关插座?或者,您有没有想过了解这些电线都是什么线,哪根
新家装修完了,就剩下安装开关插座和灯具了,这时候,电路改造时预留的底盒中有很多的线头,您有没有想过自己安装开关插座?或者,您有没有想过了解这些电线都是什么线,哪根是火线,哪根是零线,哪根是地线,哪根是灯控线?是否想过有一天自己处理一些相关的小问题?小编今天就教你认识一下家中的电线。
让我们先来简单了解一下一般家装都会用到哪些电线,这些电线是什么规格。
家装电线除进户线外一般使用单股铜芯线,小区进户主线一般为10平方毫米多股铜芯线,主线到达强电箱总开关,然后从开关出线端引向第一组开关,依次连接各个开关。其他分路电线根据电路设计和功能,我们最常会用到6平方、4平方、2.5平方和1.5平方电线,6平方电线如无特殊大功率用电设备一般不会用到,就不多说了。其他电线配置大致如下:厨房、卫生间总进线和各路空调线一般使用4平方电线,厨房、卫生间分线路可以根据实际情况,部分采用2.5平方电线,家中其余插座线路一般使用2.5平方电线,照明电路主线采用2.5平方电线,开关进线,包括火线和控制线采用1.5平方电线。零火线的颜色一般有红色、蓝色、绿色、黄色等,地线为双色线。在实际应用中,零火线颜色应当分开搭配,最常见的为红色火线,蓝色零线。灯控线为红色火线,黄色或蓝色为控制线。
下面,我们来说说底盒中都有哪些电线。

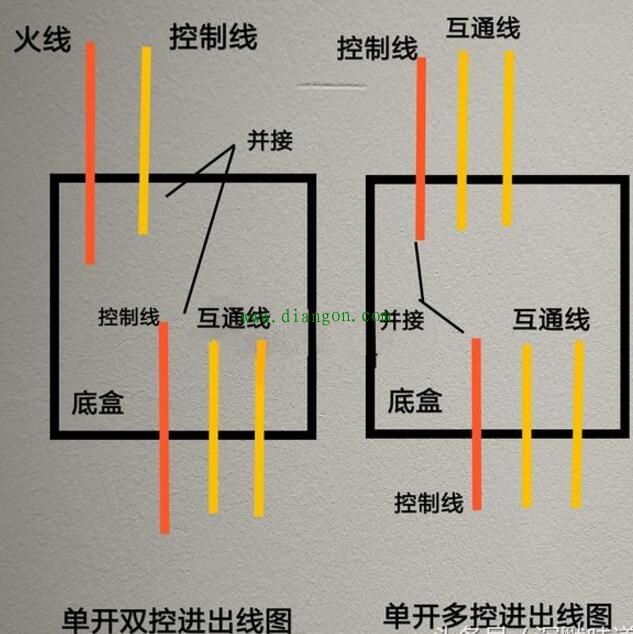

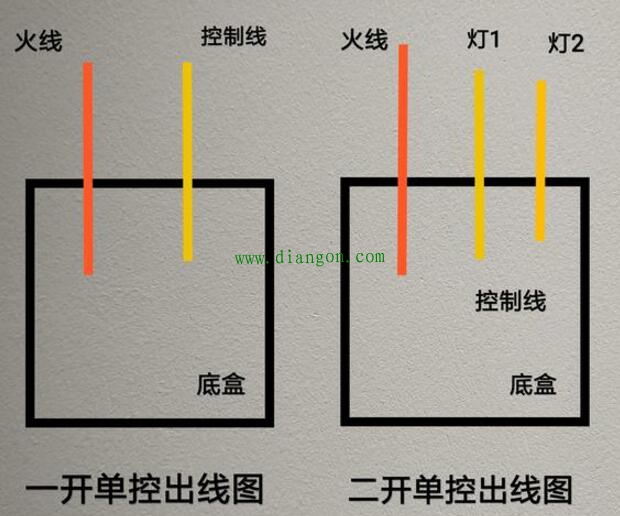

1、开关。单开开关底盒中为火线和控制线各一根,二开单控为一根火线和两根控制线,其余类推。双控开关进为一根火线,一根控制线,出线为一根控制线,两根互通线,实现两地开关一个灯,多控开关一般有六根线,进三根出三根,一根为控制线,两根为互通线,实现三地控制一个灯。如果为开关带插,底盒中还会有零火地三线。

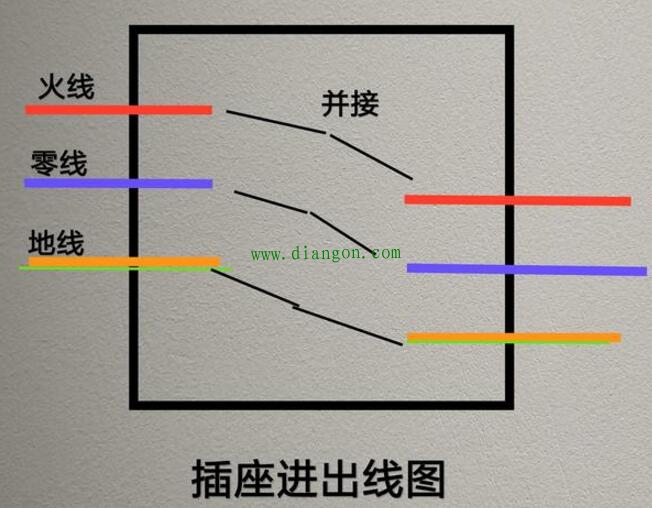

2、插座。插座一般有五孔插座、16A插座、十孔、十五孔、二十孔,五孔和多孔的为普通插座,16A通常为空调、热水器、小厨宝等专用。那么底盒中电线是什么情况呢?无论哪种插座,都要用到零线、火线、地线,有时会因为分线,导致底盒中有多股电线,这时候,我们就要知道哪些是火线,哪些是零线,哪些是地线,不可以错接,多路线要做并线处理。接线的时候,要使用验电笔测试火线,确定火线有电,再根据颜色分配,分别连接插座的接线端。接线时应将电源关闭,并按照零线、火线、地线的顺序和左零右火的原则分别接入接线孔,并将压线螺丝拧紧。


3、分辨零火地线的方法。如果家中是按规范分色使用电线,那么您很容易就可分辨零线火线和地线。如果家中电线线色不统一,比如说零火线颜色一样,或者零地线颜色一样该怎么确定呢?如果我们手边有一支验电笔和一个灯泡,那么基本可以解决问题。您要做的是,首先用验电笔确定火线,然后用另外两根线分别和火线搭灯泡,较亮的是零线,较暗的为地线。


特别需要提醒的是,除了测试电线,您在接线和安装开关插座的时候一定要先断开电源,防止在操作中触电。
