电路工作原理是，按下正转启动按钮SB2电源通过停止按钮SB1到SB2到接触器KM2的常闭互锁触头，使接触器KM1线圈通电吸合，并经过KM1常开辅助触头自锁，使电动机连续运行；按下停止按钮，控制线路断电，电动机停止运行。反转的工作原理同正转一样，这里不在重复叙述。接触器的主触头，通过KM1和KM2接触器的投入，使电动机的两个绕组相对变换为，主绕组和副绕组。（只有两个绕组参数一样的单相电容式电动机才可以这样接线）

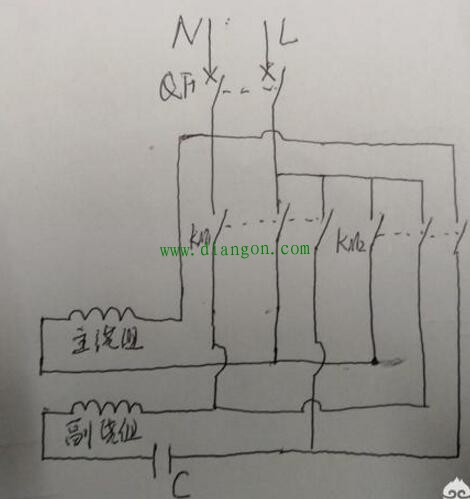

二、单电容电动机正反转交流接触器控制线路图：

由于接触器只有三个主触头，故只能够把主绕组的零线，直接接到主绕组的一个接线端子上面，通过接触器的主触头，把副绕组的极性转换接法，这样就取得了正反转的效果，它的控制线路如上图的控制部分是一样的，所以没有画出来。

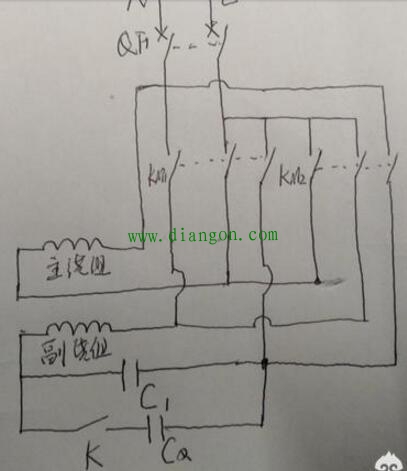

三、双电容正反转单相电动机接触器控制线路图

双电容单相电动机和单电容电动机的主触头接线方法一样，只不过是，多了一个离心开关K而已，在单相电动机启动结束后通过离心开关切除投入状态，电动机单电容运行。
