接零保护的三种形式和工作原理

时间:2018-02-09 11:06来源:未知 作者:admin 点击:
接零保护的三种形式: 1.TN-C系统 这种配电系统的零线N和保护线PE为同一根线,成为PEN线。 存在的问题:若PEN某一点P处断开,在P点以后的设备外壳上,由于负载中性点的偏移,可能出现
接零保护的三种形式:

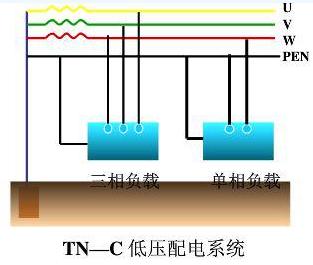

1.TN-C系统
这种配电系统的零线N和保护线PE为同一根线,成为PEN线。


存在的问题:若PEN某一点P处断开,在P点以后的设备外壳上,由于负载中性点的偏移,可能出现危险电压。更为严重的是,若P点以后的某一设备发生“碰壳”故障,即使线路上安装有断路器或熔断器也不会动作,导致后面的设备外壳上长期带有相电压,非常危险。

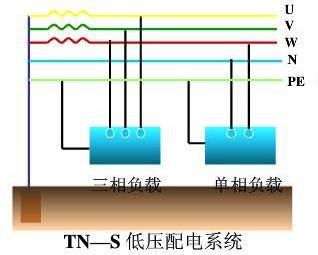

2.TN-S系统
TN-S系统的零线N和保护线PE是分开设置的,所有设备的外壳只和公共的PE线连接。


这种配单系统中,零线N的作用是通过单相负载的电流或者三相不平衡电流,成为工作零线;PE线为保护零线。零线N断开时只会影响单相负载的正常使用,并不会使其他设备外壳带电(前提是保护线PE不能断开)。

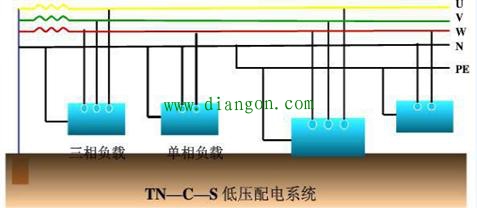

3.TN-C-S系统

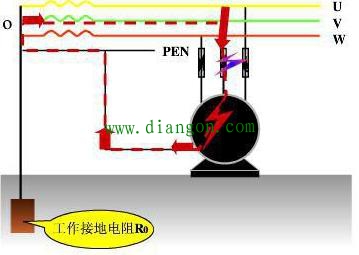

接零保护的工作原理:电气设备正常工作时,零线不带电(或者电压很小),由于电气设备外壳与电源零线连接,人体触摸设备外壳并没有危险。当电动机等用电设备发生“碰壳”故障时,相线与零线短接,短路电流足以使安装在电源线路上的熔断器或者断路器发挥短路保护功能,从而切断电源。

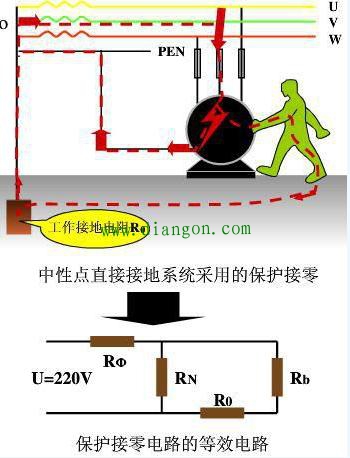

注意:当设备发生“碰壳”故障到熔断器或断路器切断电源的时间间隔内,此时流过人体的电流如图所示:


不考虑电缆电阻时,很显然此时电气设备外壳对地电压为220V,若人体触及外壳时非常危险;若考虑电缆电阻,其中RΦ为相线电阻,RN为零线电阻,假设相线电缆截面为零线电缆截面的2倍,设备外壳电压:


此时人体触及外壳时将承受147V的电压,同样很危险。总的来说,保护接零的有效性在于线路的短路保护装置能否快速切断电源。
TN系统:电源的中性点接地,负载设备的金属外壳通过保护线连接到此接地点的低压配电系统。
