如何区别单相电与三相电

时间:2018-02-09 11:16来源:未知 作者:admin 点击:
三相三线的电机应该接三相电网,你说的电线杆上的两根线应该是单相电网,一根线为火线,别一根线为零线,即一般家庭用的电,中国的单相电网电压为220VAC。而电机接的是三相电,
三相三线的电机应该接三相电网,你说的电线杆上的两根线应该是单相电网,一根线为火线,别一根线为零线,即一般家庭用的电,中国的单相电网电压为220VAC。而电机接的是三相电,并且三相电是个380VAC。一般有三相三线和三相四线,三相三线电网的三根线都是火线,而三相四线中有三根线是火线,另外一根线为中性线。因此电机应该接三相电源中的三个火线,而不能从单相电源中接。
单相电与三相电的区别
单相电源的两根线分别为火线和零线,标记为L和N。而三相电源的三根火线标记为L1, L2, L3, 中性线标记为N。图1为单相电源,L与N之间的电压为220VAC,图2为三相电源,L1, L2, L3与N之间的电压都为220VAC,但是任意两根火线之间的电压为380VAC。

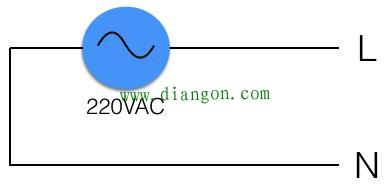

图1 单相电源

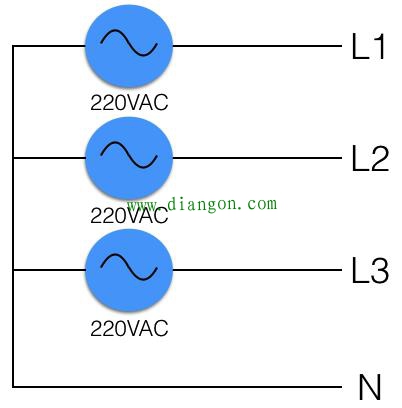

图2 三相电源
那为什么任意两根火线之间的电压为380VAC呢?下面我们来详细说明,三相电源中任一火线与中性线之间的电压前文已介绍,这个电压称为相电压,电压值为220VAC,即该电压的有效值为220V的正弦波电压,频率为50Hz,但是三根火线L1, L2, L3之间的相应差依次相差120度,即


因此L1与L2之间的电压,L2与L3之间的电压, L3与L1之间的电压分别为


这三个电压称为线电压,从上式可以看出线电压的有效为值220sqrt(3) V,即约等于380V。
三相电机接法

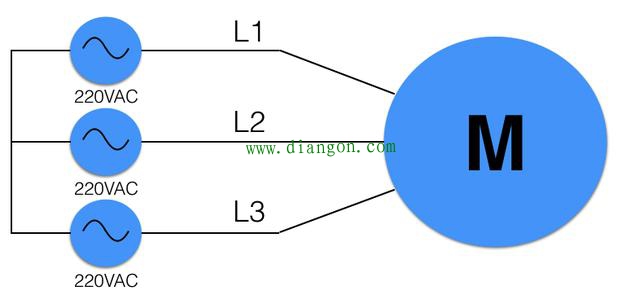

综上所述,三相电机需要接在三相电源上才能正常运转,具体的接法如图3所示。


图3 三相电机接法
