本文主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。
1.电力供电一次电路图
低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10型避雷器。图中所示的各电流互感器在线路中供测量仪表使用。

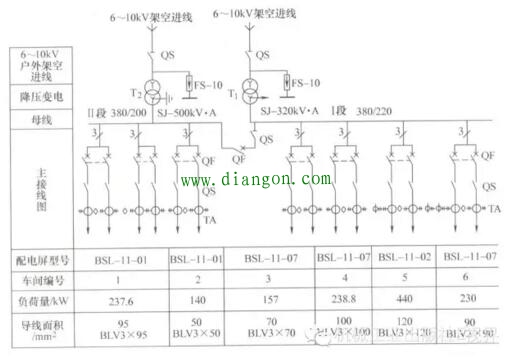

图1所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。配电屏向用电设备进行供电的线路共有14条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。

图1 某厂电力系统一次电路图
2.低压二次接线电路图

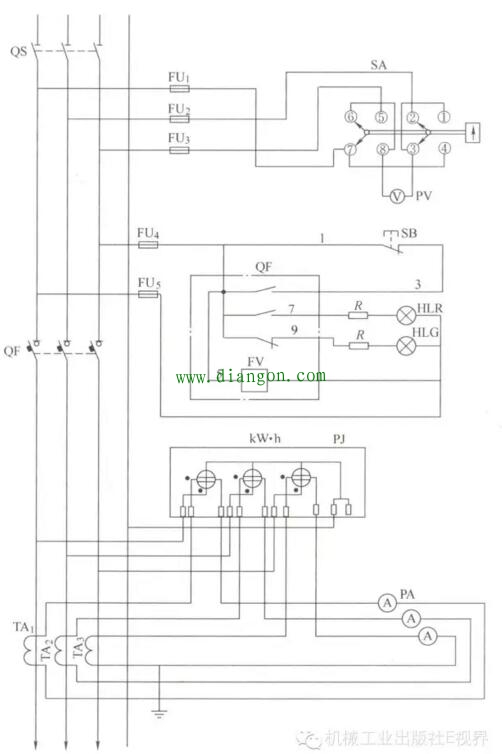

图2所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。
（1）电压测量回路
利用电压转换开关SA和电压表PV，随时监测三相电源运行状态是否正常，以满足负载所需电压的要求。
（2）二次继电保护回路
回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R等构成。线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV与负载开关QF构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。
（3）电能计量回路
电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1~TA3及三块电流表PA。利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。

图2 某厂二次低压配电屏接线原理图
