GB50327-2001住宅装饰装修工程施工规范中的装修电路改造标准讲解

时间:2018-04-18 11:32来源:未知 作者:admin 点击:
本文带大家来看一下国标中对家装电路改造的规定(有些规定可能与大家之前认为的内容不太一样比如穿线管内的穿线数量。但只要达到了国标,我们就将它称之为合格品。毕竟行业标
本文带大家来看一下国标中对家装电路改造的规定(有些规定可能与大家之前认为的内容不太一样——比如穿线管内的穿线数量。但只要达到了国标,我们就将它称之为“合格品”。毕竟行业标准没有统一的文字规定,各地的行业标准也不相同。)
【关于装修标准,均遵循国标《GB50327-2001住宅装饰装修工程施工规范》,以下内容,均为对国标(4.4节电气防火和16章电气安装工程)内容的分析总结和延伸。】
一、回路设计要求
1.不同功率的回路分别配线
对于家庭来说,大致可分为3种功率——照明、五孔插座和三孔插座。这三种功率的回路不可混用——切忌出现照明回路和插座回路共用一个开关的情况。
什么叫回路?可以简单的理解为,配电箱内每个支路断路器,就是一个回路,下同。
2.大功率回路独立
大功率回路指的是单个电器功率在2000W以上的回路,也就是需要使用16A三孔插座的电器。这些电器需要使用独立回路——一个回路内只能有一个16A三孔插座,不能有其它任何插座或开关。


二、材料选择要求
1.线色要求
线路中的火线、零线、地线要区分线色。其中,零线必须使用蓝色线、地线必须使用黄绿色线。火线在国标中没有规定线色(三相电中,相线的线色做了规定,但是单相电中的火线并未有类似规定,但必须与地线、零线的线色不同),行业中一般使用红色线。


2.线方选择
在《GB50327-2001》中,没有出现线方大小的详细规定,所用导线截面积,应满足用电设备的最大输出功率。
根据《GB/T 4706.1-2005》规定可知,在220V电路中,1.5平方毫米铜线至少可承载最大1750W~3300W功率的用电器;2.5平方毫米的铜线至少可承载最大3300W~5500W功率的用电器;4平方毫米的铜线至少可承载5500W~7040W功率的用电器。diangon.com
插座的新国标《GB 2099.3-2015》和《GB 2099.7-2015》中规定,10A插座使用1平方毫米铜导线,16A插座使用1.5平方毫米铜导线。在装修行业内的行业标准中,一般习惯于在10A插座回路使用2.5平方毫米铜导线,在16A插座回路使用4平方毫米铜导线。
当然,家庭中同一回路内的插座数量较多,考虑到干路电流,需要适当增加导线截面积。但是不至于增加这么多——除非你的电线是非标产品。
3.金属OR塑料
电器敷设时,需要用到穿线管和接线盒。这二者的材料主要有两种——金属和塑料。在安装时,用户可任意选择材质。
但是需要注意一点:选择金属穿线管时,必须使用金属接线盒;塑料也是一样,不能出现金属材质和塑料材质混用的情况。
三、施工要求

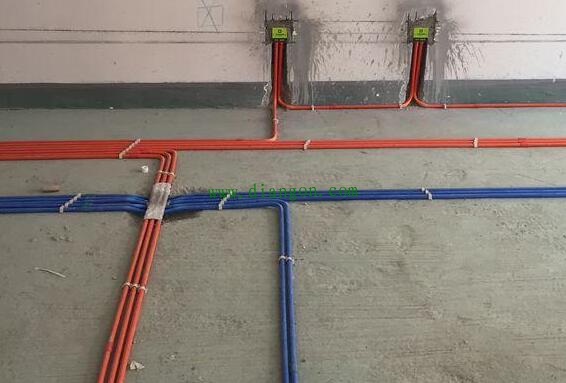

1.穿线要求
①穿线管长度超过15米或超过两个直角,必须增设拉线盒——拉线盒是指,在穿线过程中增加一个接线盒,盒内没有接头,只为了方便维修时换线。
②穿线管内穿入电线数量不得超过8根,同时应保证,电线(含绝缘皮)的截面积,不得大于穿线管内部空间截面积的40%——16线管可穿入6根2.5平方铜电线和3根4平方铜电线。
③同一个回路内的所有电线,必须穿入同一根穿线管内。
④强电和弱电不能穿入同一根穿线管内。
⑤明装电线必须加装线槽或使用穿线管,不可裸露。
⑥吊顶内的电线必须穿入金属穿线管,不可裸露或穿入塑料穿线管内。
2.位置要求
①开关、插座(强弱电插座)之间的水平距离,不得小于500mm。
②电管与热水管、暖气管、燃气管之间的水平距离不得小于300mm,交叉距离不得小于100mm。
③插座的底边距离地面不得小于300mm,开关底边距离地面不得小于1400mm。房间内同一水平面的开关和插座,高度差必须小于5mm。
④厨房、卫生间的开关,应安装在门外。
⑤厨房、卫生间内的插座,应使用防溅插座或在普通插座上加装防溅盒。
3.安装要求
①插座安装原则——左零右火。即面对插座时,左侧插孔应为零线,右侧插孔应为火线。在安装时,由于不同品牌接线柱的排列顺序不同,一般只要按照接线柱标识(火线L,零线N,地线PE)进行接线,即可保证插孔的零火线属性。
②电灯安装原则——火线接入开关、零线接入电灯。重量超过3kg的灯具,不可安装在木砖、木楔上,且必须使用后置埋件。
③接头要求——所有电线接头,都必须在接线盒内。这里的接线盒,包括上文所说的拉线盒,不能埋在墙内,后期如果不在这里安装开关插座,应购买专用的接线盒盖板进行遮挡。
