测电笔究竟应该怎样使用?图解

时间:2018-04-23 10:32来源:未知 作者:admin 点击:

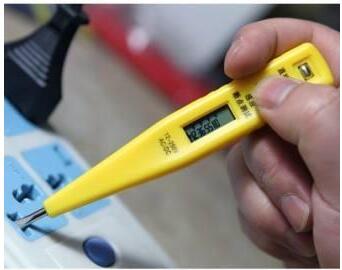

测电笔几乎是电工使用最多的工具之一,对于普通用户来说,两块钱一根的测电笔也早就像改锥钳子一样称为家庭必备的工具之一了。但是测电笔究竟应该怎样使用呢?下面我们来了解
测电笔几乎是电工使用最多的工具之一,对于普通用户来说,两块钱一根的测电笔也早就像改锥钳子一样称为家庭必备的工具之一了。但是测电笔究竟应该怎样使用呢?下面我们来了解一下。
基础用法
测电笔的各种功能,都离不了正确的使用方法——对于电笔来说,如果使用方法错误,甚至有触电危险,因此一定要谨慎。
这里只说一下最常见、最物美价廉的氖泡测电笔的使用方法:

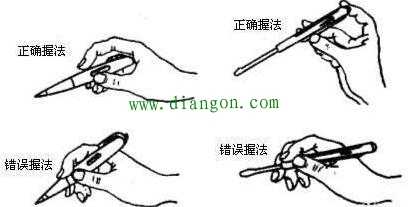

将测电笔的绝缘部分夹在拇指和中指、无名指、小指之间(拇指在一侧,另外三个手指在另一侧),食指触摸电笔顶端的金属帽或金属夹。
在测电笔的另一头,是一个和一字改锥一样的东西,这一部分只能与被测物体接触,万不可与人体接触。


测量时,用上述姿势握好电笔,用上述一字改锥部分接触被测物体。同时,要保证测量者的身体部分与大地接触(直接站在地上即可,如果穿了绝缘胶鞋或站在凳子上,需要用另一只手接触墙面)。
测电压
用测电笔测量电压,是电笔的最常用法。但是需要注意,测电笔只能测量线路中有无电压,无法判断电路的通断或电压大小(有电压肯定是通路,但没电压未必是断路)。

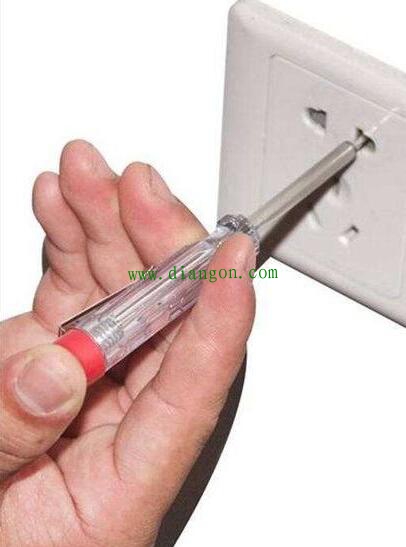

测量时,用测电笔接触被测线路,如果测电笔亮起,证明线路中有电压;反之,则无电压。
测量前,我们首先要知道自己测量的目的。比如单相电路中,火线正常情况下是有电压的,零线、地线没有电压。因此正常情况下,火线可以点亮电笔,零地线不能点亮。但是当我们测量零地线不能点亮电笔时,并不能说明零地线就完全正常,需要进行进一步检测。
区分零线和地线
区分零地线,一直以来都是让很多初学电工比较头疼的问题。但其实,一根测电笔就可以解决这个问题。
方法如下:
首先用一根电笔对面前的几根电线进行测量,只有一根电线可以点亮电笔,这根线就是火线。


之后左右手各持一根电笔,测量者站在绝缘物体上,不要与大地接触。用其中一根电笔与火线接触,另一根电笔与待测线接触。如果此时两根电笔不亮或亮度较低,则待测线为地线。如果此时两根电笔正常亮起,则待测线为零线。
区分交直流
线路中是交流电还是直流电?同样是一根电笔就能解决。
方法1:电路中至少有两根线,用电笔测量,如果两根线有一根能够点亮电笔,剩下的都不能点亮,则证明电路为交流电。如果有两根线能够点亮电笔,则证明电路为直流电。
方法2:当线路中为交流电时,电笔的亮度较高。当线路中为直流电时,电笔的亮度较低。
方法3:观察电笔的发光位置。同样是用电笔接触火线,如果是直流电,电笔内部的氖泡只在一端发光;如果是交流电,电笔的氖泡会整根亮起。


电笔中的氖泡
区分正负极
通过观察氖泡的发光位置,还能够同时知道直流电的正负极。
上文说到,直流电中,氖泡只在一端发光。如果氖泡是在笔尖一端发光,则所测位置为电源正极;反之,为电源负极。
