处理共地的地线时需要注意的问题直流地的接法

(1)接地电阻——共用接地地桩的接地电阻应满足各种接地中最小接地电阻的要求。
(2)为防止接地系统的相互干扰，确保对建筑物的绝缘，接地母线应使用带有绝缘外皮的屏蔽线，屏蔽套的一端应进行接地。
(3)直流地、交流地和安全地虽然最后都接在地桩上，但并不意味着各种地之间可以随意连接，也应按照上述要求在其未接入同一地桩之前彼此应保持严格的绝缘。
(4)在直流地与机壳安全地分开接地的计算机设备中，因其直流地与机架严格绝缘，各自分别接系统地桩，但有些计算机的机壳与直流地在电器上是接在一起的，其交流设备的工作地与机壳是严格绝缘的。

在直流地的接法上可以分为3种类型：串联接地、并联接地和网状接地。
串联接地
机房中设备直流地线以串联的方式接在直流地的铜皮上，此种接法虽然个别处电位有差异，但由于电阻非常小，所以在简单的接地系统中应用较多。其缺点是在要求较高配置时，从防止噪声的角度来看，因串联接地，各串联的电阻使得各点电位产生偏差，容易产生噪声。
并联接地
此方法中各电路的地电位只与本电路的地电流和地线阻抗有关，各点间的电位差较平衡，可获得较好的低频接地，因此应用得较多。由于计算机的直流电压较低，各机架之间的地电流不容易形成耦合，但这种连接方式需要很多根地线，布线较繁杂。
网状地

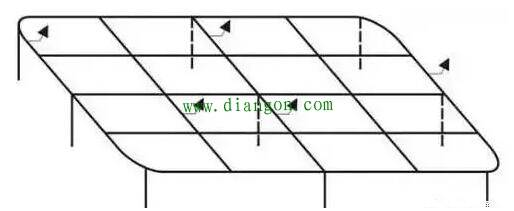

在大型机房中，对地要求相对严格，目前广泛使用网状地线作为直流地，称为网状地。直流网状地是用一定截面积的铜带在活动地板下面交叉排列成600mm×600mm的方格，其交叉点与活动地板支撑点的位置交错排列，脚点处用锡焊焊接或压接在一起。

为了使直流网状地和大地绝缘，在铜带下面应垫2～3mm厚的绝缘胶皮或聚氯乙烯板等绝缘材料，要求对地电阻在10MΩ以上。直流网状地系统不仅有助于更好地保证逻辑电路电位参考点的一致，而且大大提高了机器内部和外部抗干扰能力。但是网状地系统比较庞大，施工复杂，且费用较高，因而只适用在大型计算机机房中应用。
