电阻串联电路计算公式图解

时间:2018-05-04 08:58来源:未知 作者:admin 点击:
从事电气施工或电工维修等相关工作的朋友们,是否觉得工作时间久了,实际经验见长,但是理论知识越来越淡薄了呢。在工作中做到理论和实际相结合才是上上策。总之小编是感觉到
从事电气施工或电工维修等相关工作的朋友们,是否觉得工作时间久了,实际经验见长,但是理论知识越来越淡薄了呢。在工作中做到理论和实际相结合才是上上策。总之小编是感觉到了理论知识的匮乏,希望从事相关工作的你一起温故而知新。
电阻串联电路:
电路中两个或两个以上的原件顺序相连,且连接点没有分支的连接方式称为串联。串联电阻电路起到分压的作用,电阻越大分的电压越大。如图所示


串联电路


通过仿真软件模拟
电阻并联电路:

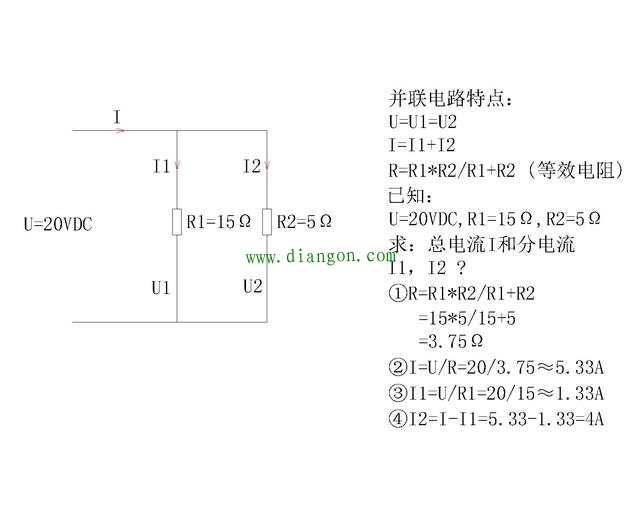

将两个或两个以上的元件的一端连接在电路的同一点上,另一端连接在另一点上的连接方式称为并联。并联电路起到分流的作用,电阻越大分的电流越小。如图所示


并联电路

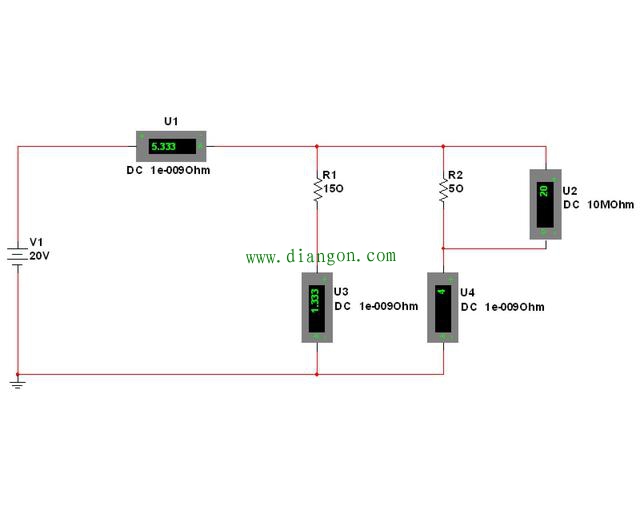

并联模拟电路
