三相五线制是什么?图解

时间:2018-05-04 09:29来源:未知 作者:admin 点击:
1.三相五线制是什么? 在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线
1.三相五线制是什么?

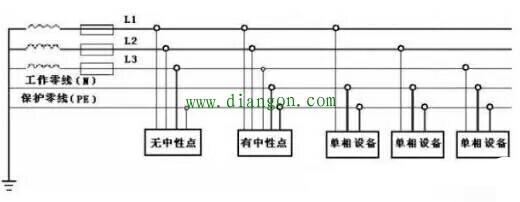

在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示。


2.为什么不是四相或五相?
你先要明白“相”在电中的含义,相是指相位角,比如常说的三相电,是指相位角在空间互成120°交流电。如果使用移相技术,就比如简单的电容移相,我们一样可以得到四相、五相、N相都可以!

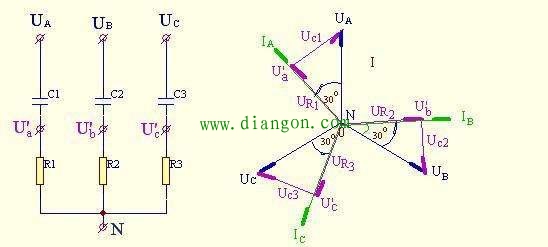

电容移相原理图
但那在电力拖动中没有实际的应用意义,只在电子技术中有时用到。为什么在电力拖动中大都使用三相(当然有时会用到单相),而不是四相、五相呢?因为发电机的三相绕组在空间120°分布时,交变磁力线均可最大限度的切割它们,成而最以限度的发出电能。而三相用电器呢,除了相反的原理外,三相互成120°的回路又能最大限度的使用电能!

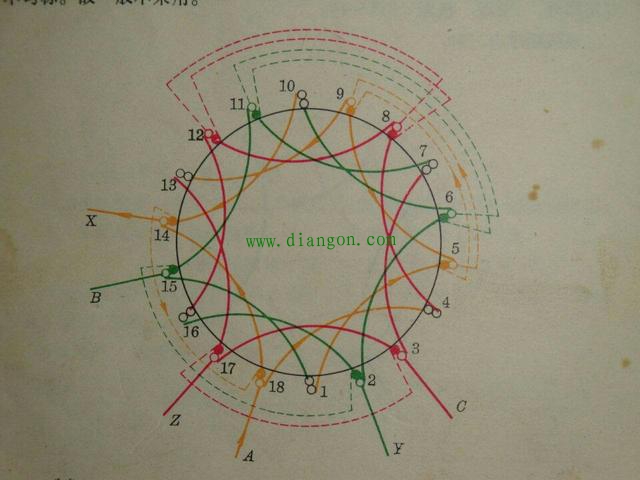

绕组布线图
