如何快速读懂电气图纸?带您了解一些建筑电气常用的图形符号

时间:2018-05-08 10:02来源:未知 作者:admin 点击:
作为一名电气工程行业的你,最主要的工作之一就是读懂图纸。电气领域图纸的符号繁多,偶尔也会遇到不认识或不熟悉的符号。下面小编就带您了解一些建筑电气常用的图形符号。 电
作为一名电气工程行业的你,最主要的工作之一就是读懂图纸。电气领域图纸的符号繁多,偶尔也会遇到不认识或不熟悉的符号。下面小编就带您了解一些建筑电气常用的图形符号。

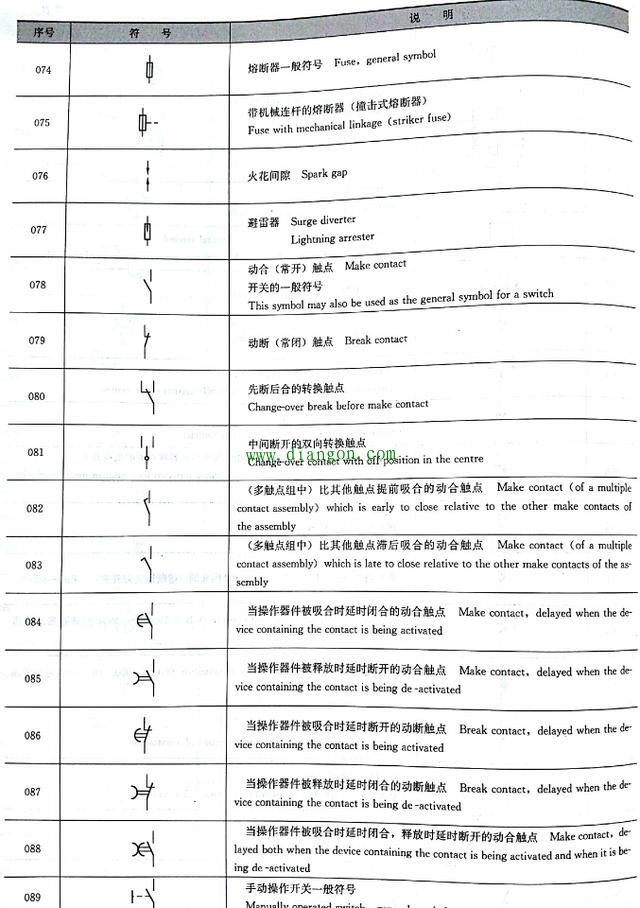

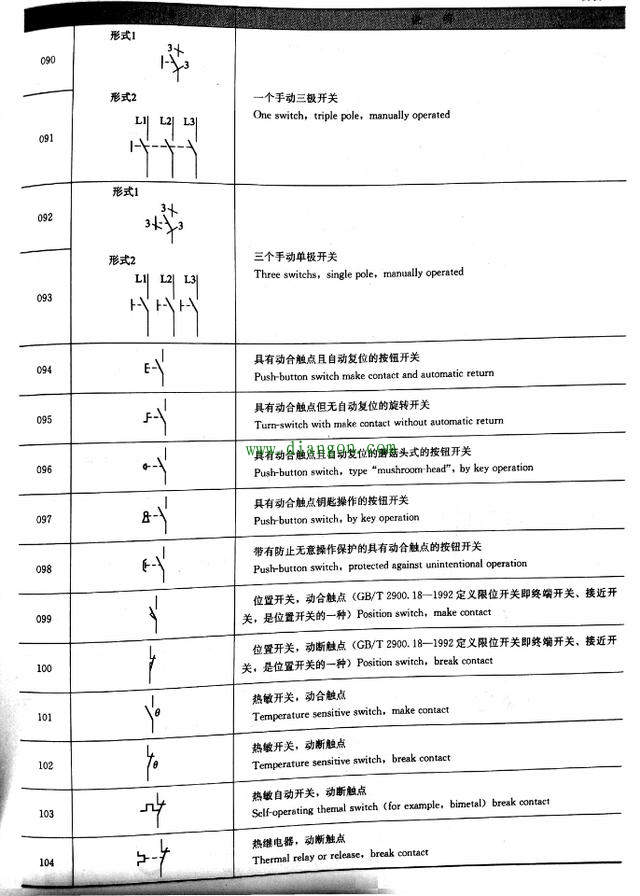

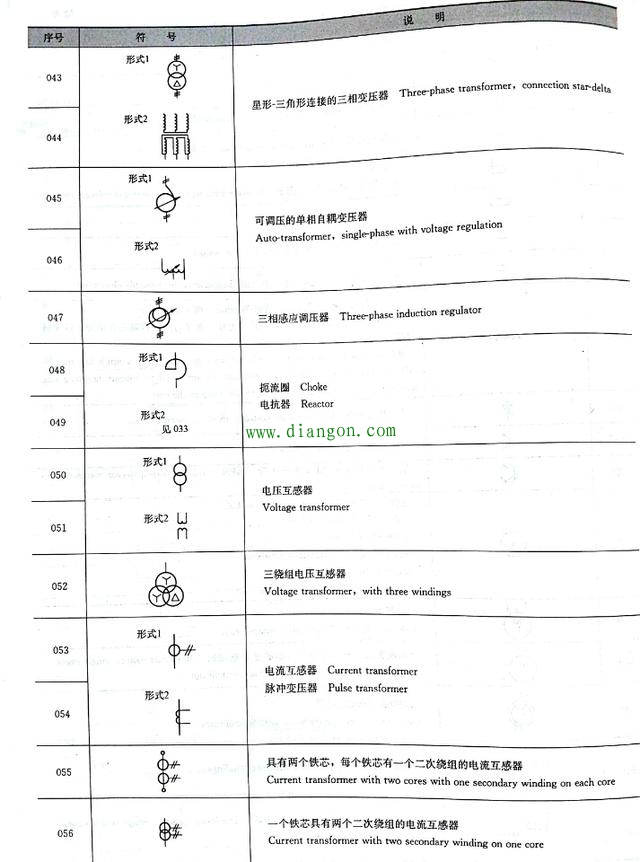

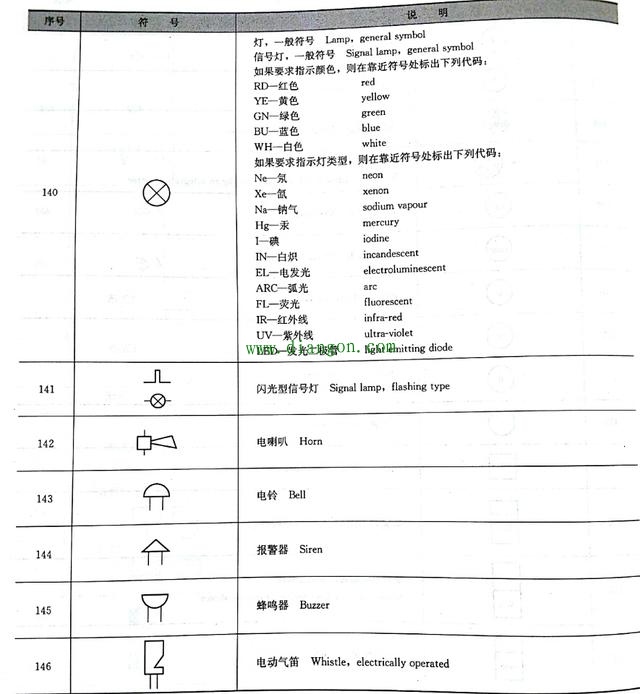

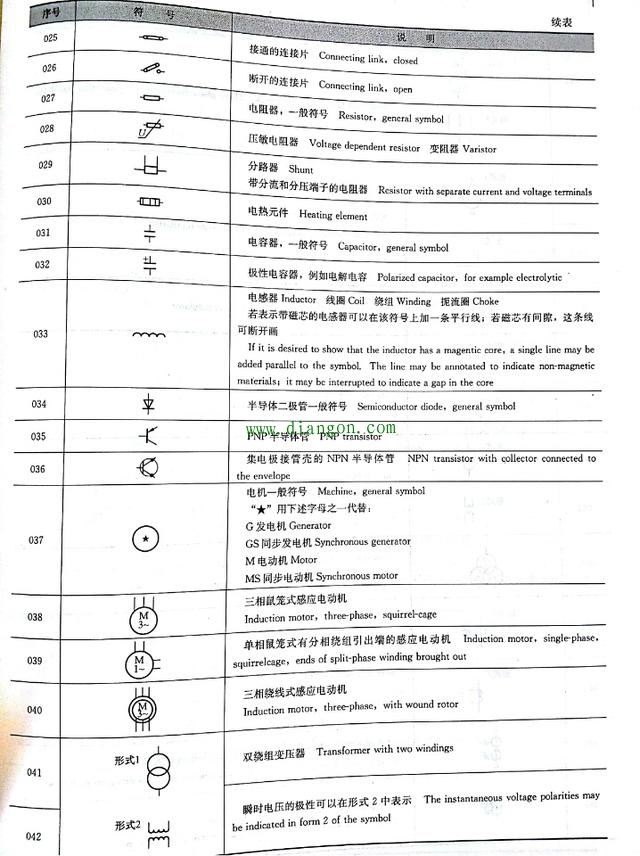

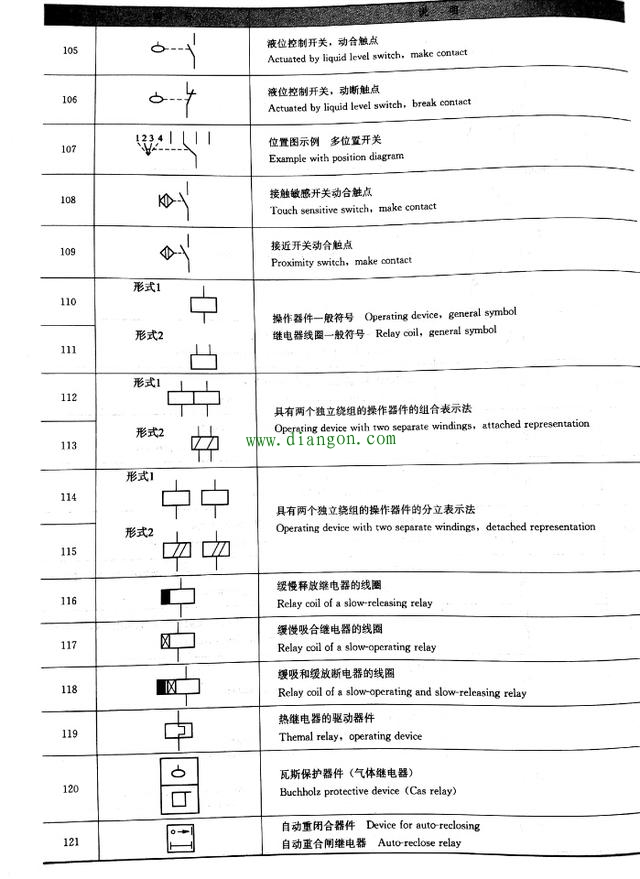

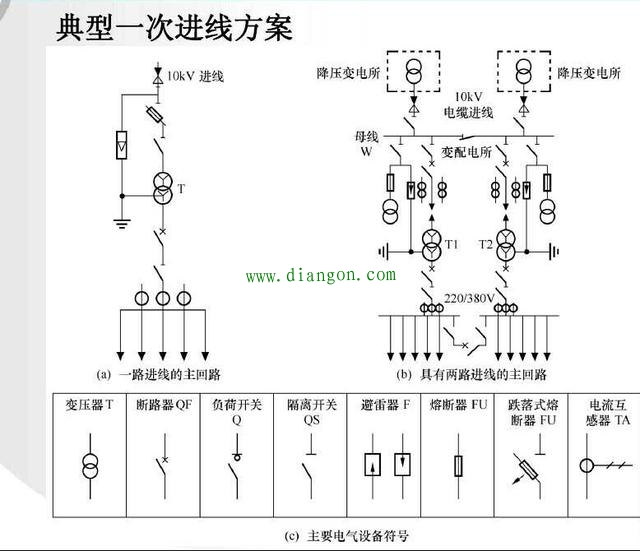

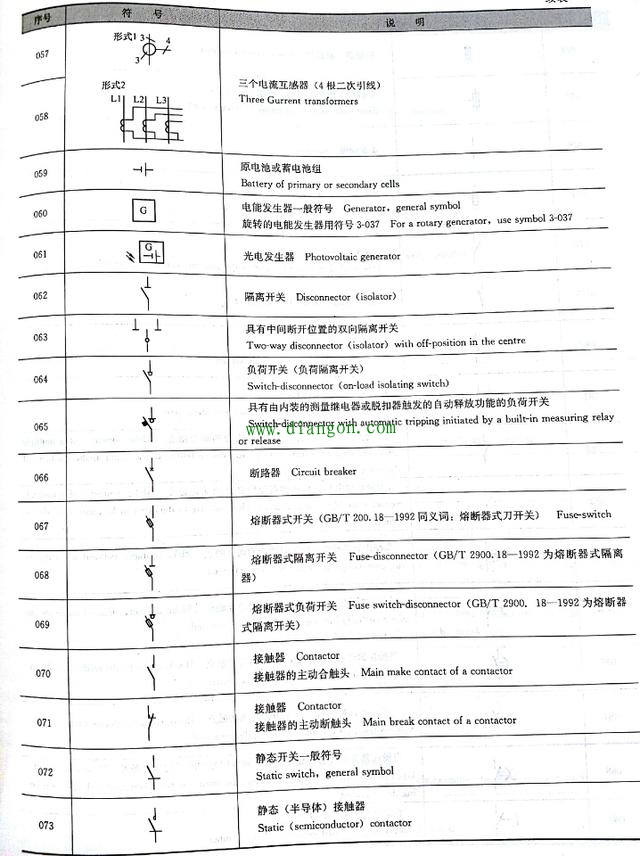

电气系统图图例
