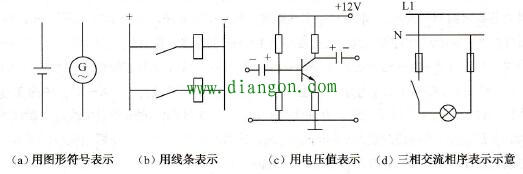

①用图形符号表示电源，如图(a)所示。 ②用线条表示电源，如图(b)所示。 ③用电压值表示电源，如图 (c)所示。 ④用符号表示电源，在单线表示时，直流符号为“-”，交流符号为“～”；在多线表示时，直流正、负极分别采用符号“+”、“-”；三相交流相序符号“L1”、“L2”、“L3”和中性线符号“N”，如图(d)所示。  图 电源的表示 用两只双联开关在两处控制一盏灯的电路如图所示。图中的N、L分别表示电源的零线和火线，FU为熔断器，Q1、Q2为双联开关，HL为灯，图中它处在断路状态。当打开开关Q1(或Q2)接通电源后，电源通过FU→Q1→Q2→HL，灯点亮，当闭合Q2（或Q1），即恢复到断路状态，灯熄灭。需要注意的是，这里必须使用三线开关。  图 在两处控制一盏灯的电路 (责任编辑：admin) |
电路图中电源的表示方法 用两只双联开关在两处控制一盏灯电路图识读方法
时间:2018-05-08 10:14来源:未知 作者:admin 点击:
次
在电路图中，电源通常布置在电路的一侧或上部或下部。多相电源电路要按照相序从上到下或从左到右排列；中性线在相线的下方或左边。电源有以下几种表示方法。 ①用图形符号表示
