1、应有一定的电工、电子技术基础知识
由于强电电路是由不同的电气元器件构成的，所以识图人员应掌握一定的电工、电子技术知识，这样才能搞清楚电源是如何为负载供电的，控制电路是如何对电路进行控制的，保护电路是如何工作的。
2、从简单到复杂
初学看电路图，要从易到难，从简单到复杂的进行。一般情况下，电水壶、电饭锅电路要比洗衣机、空调器的强电电路简单，单向控制电路要比系列控制电路简单。再复杂的电路也是由简单的电路组合而成，从看简单电路图开始，熟悉每一个电气符号的含义，掌握每个电气元器件的作用，了解它们的工作原理，就可以逐步掌握电路图的识图方法。
3、要熟记和会用电气图形符号和文字符号
电路图使用的图形符号和文字符号以及项目代号，接线端子标记等是电气技术文件的“词汇”，就相当于我们写文章时需要的词汇一样。
4、掌握各类强电电路图的典型电路
典型电路也就是常见的、常用的电路。电饭锅电路，洗衣机电路都是典型的强电电路，掌握这些电路是学习复杂强电电路的基础。
5、电路图与接线图对比看
电路图与接线图对比起来看，对尽快搞清楚电路的特点和工作原理是十分有益的，看接线图时，要先了解线路的走向和连接方法，并且要熟悉电子元器件的外形。当看到这些元器件的实物时，就应知道它是什么元器件，这对电路图的识图是极为重要的。

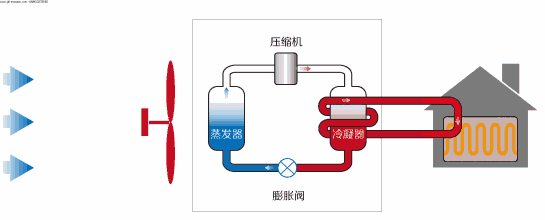

空调工作示意图
