什么叫相序?什么叫相电压、线电压、相电流和线电流? 缺相保护器怎么接线?缺相保护器接线方法

时间:2018-05-15 10:53来源:未知 作者:admin 点击:
三相交流电出现幅值的先后次序称为相序,上述三相电动势相序为ABCA。称为正序(顺序)若相序为ACBA;则称负序(或逆序),今后若无说明,均指正序。 三相电路中,每相头尾之间的
    三相交流电出现幅值的先后次序称为相序,上述三相电动势相序为A→B→C→A。称为正序(顺序)若相序为A→C→B→A;则称负序(或逆序),今后若无说明,均指正序。    三相电路中,每相头尾之间的电压叫做相电压。如UA0,UB0,UC0(简单写为UA,UB,UC),相电压通用字母UP表示,相与相之间的电压叫做线电压,如UAB,UBC,UCA线电压通常用字母UL表示。三相电路中,流过每相电源或每相负载的电流叫做相电流,通常用字母Ip表示。流过各相端线的电流叫做线电流,用字母IL表示。    在星形连接中,由于流过每相绕组(或负载)的电流就是流过端线的电流,故星形连接线电流等于相电流,即IL=Ip。

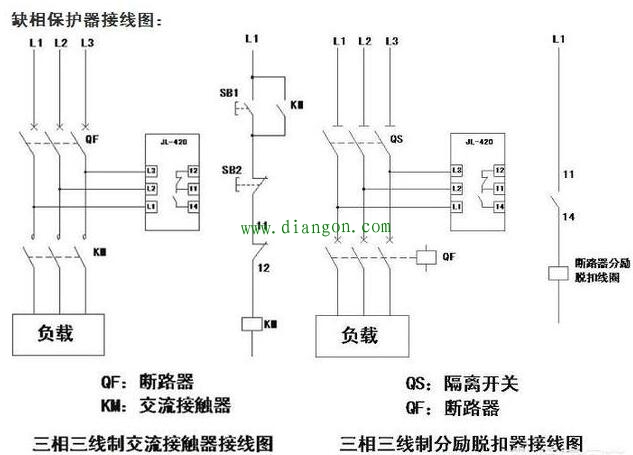

不同型号的接线方式是不同的,有两种,区别在供电上,JD-5系列的产品供电只可以接在接触器出口端,接在断路器端会报缺相故障。另一种是只要供电电源电压合格哪都可以。控制端是常开还是常闭看设计要求。
接线方法R/A、S/B、T/C三个端子连接进线的380V电源的三颗线。

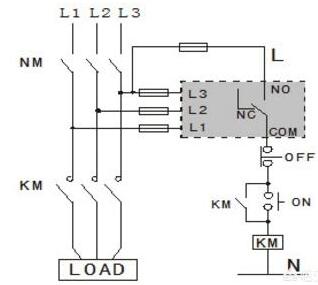

上图这种缺相保护器,R、S、T三个端子连接300-440V-50/60Hz的检测电源,信号反馈AC-15:2A/250,DC-13:1.5A/30V
95为公共端、96是常闭触点、98是常开触点,连接方式根据现场缺相故障信号有关系,如果你是检测有反馈电压时报警,那么就就连接95和96。如果是检测无反馈电压是报警,那么就连接96和98。

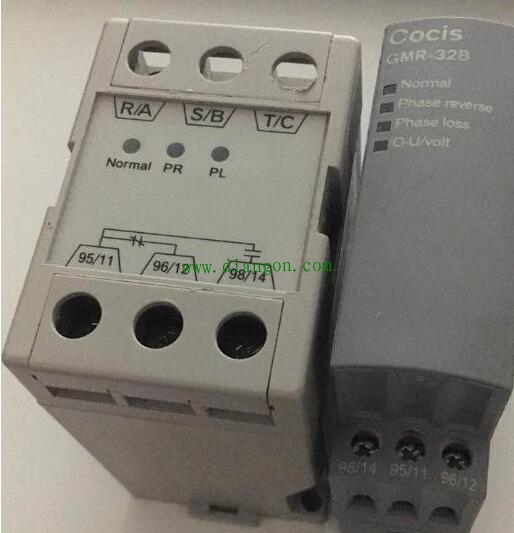

上图这种缺相保护器同理,R、S、T三个端子连接300-440V-50/60Hz的检测电源,信号反馈AC-15:2A/250,DC-13:1.5A/30V。
95/11为信号公共端,96/12为常闭触点、98/14为常开触点。


缺相电源保护器在电源正常的情况下绿灯亮,如果缺相会亮红灯PL,电压过高或者过低会亮红灯PR
