电气二次电路图中的电压回路编号方法图解

时间:2018-05-15 11:15来源:未知 作者:admin 点击:
1、一号电源进线线路电压互感器二次回路A相电压回路编号为U610~U619,B相与C相U改为V与W;二号电源进线线路电压互感器二次回路A相电压回路编号为U620~629,B相与C相U改为V与W;中性线U改
1、一号电源进线线路电压互感器二次回路A相电压回路编号为U610~U619,B相与C相U改为V与W;二号电源进线线路电压互感器二次回路A相电压回路编号为U620~629,B相与C相U改为V与W;中性线U改为N。

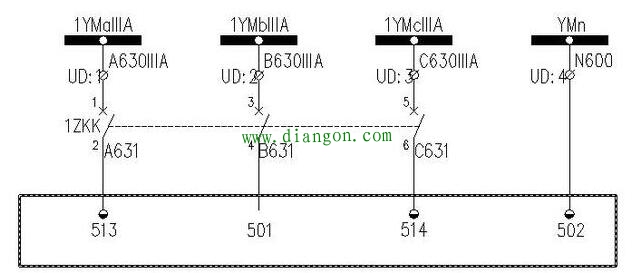

2、一段母线上的电压互感器二次回路A相电压回路编号为U630~U639,B相与C相U改为V与W;中性线U改为N; 二段母线上的电压互感器二次回路A相电压回路编号为U640~649,B相与C相U改为V与W;中性线U改为N。零序电压互感器回路编号各段将U分别改为L,即分别为L630~639与L640~649。

(责任编辑:admin)
