5根线的风扇电机怎么接? 怎么用万用表测单相电机的公共端?

时间:2018-05-16 10:24来源:未知 作者:admin 点击:
我们先看一下单相电机的结构 分解图 单相电机通电以后,电机会形成一个交变磁场,这个交变磁场又分解为两个同速度,但是方向不同的两个磁场,这个时候转子是不动的,相对静止。

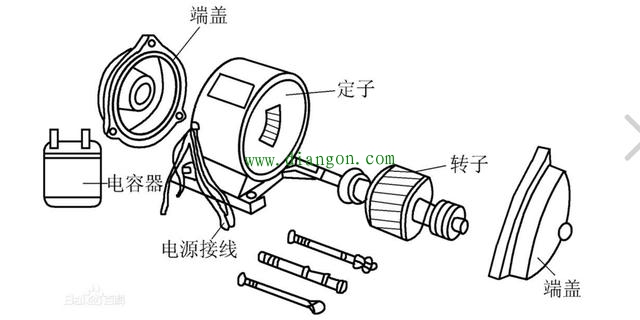

我们先看一下单相电机的结构


分解图
单相电机通电以后,电机会形成一个交变磁场,这个交变磁场又分解为两个同速度,但是方向不同的两个磁场,这个时候转子是不动的,相对静止。但是只要给它一个外力,它就会顺着受力的方向旋转起来。所以加了个起动绕组,它和主绕组空间上相差90度,另外再配个电容就可以实现正反转。

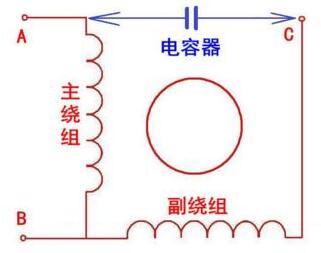

这是它们之间的关系
所以我们只要通过测量,A,B,C三个点之间的电阻就可以判断内部的结构,阻值大的一组A和C其实是主副绕组串联的结果,所以剩的一根线B就是公共端,A和C两端其实是电容的两端,切换这两点可以实现正反转。电容两端和公共点之间分辨测电阻,一般阻值大的是副绕组,阻值小的是主绕组。

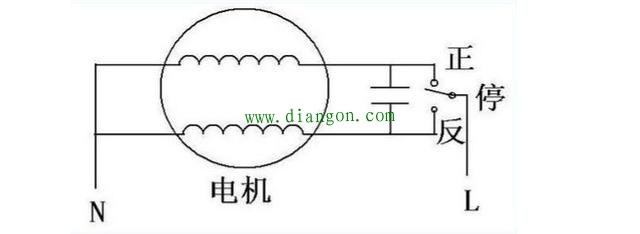

电容两端切换实现正反转
那么该用电阻档的哪个量程呢?
电阻的公式R=ρl/s ρ是电阻率,L是材料长度,单位为米, S是截面积,算出来的结果单位为Ω。从公式可以看出在相同的条件下,截面积越大阻值越小,大电机绕组的铜丝粗一点,但是电阻其实不大,十几欧姆左右,有的甚至几欧姆。小电机绕组的电阻相对大一点,有的小电机功率才几十瓦,可是绕组的阻值却几百欧姆,如果是铝线的那阻值更高,几千欧姆也正常。所以用万用表电阻档的小量程就可以。
另外公共端是接火线还是零线呢?
其实这个无所谓的,单相的插头,就看你怎么插电了。

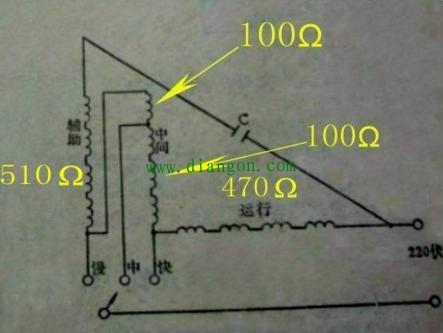

其实是加了电阻实现调速

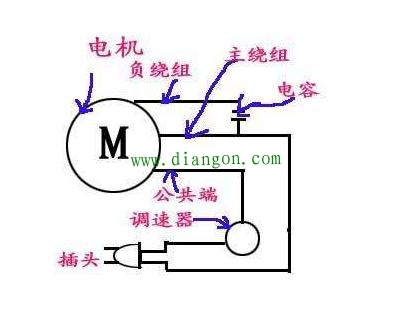

调速器的位置可以理解为电位器,可以改变电阻调速

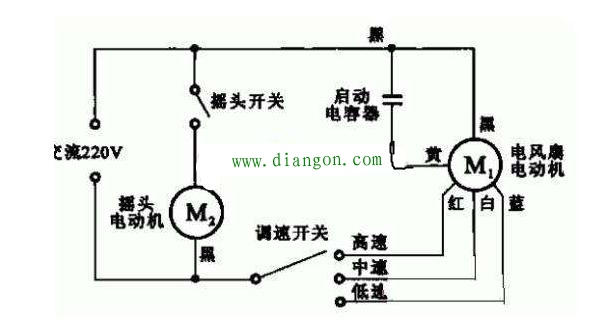

这样看就一目了然了,黑色一般是公共端
