电工电子电路图符号英文缩写大全 有功电度表 PJ

时间:2018-05-22 10:59来源:未知 作者:admin 点击:
电工电子电路图符号英文缩写大全 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流

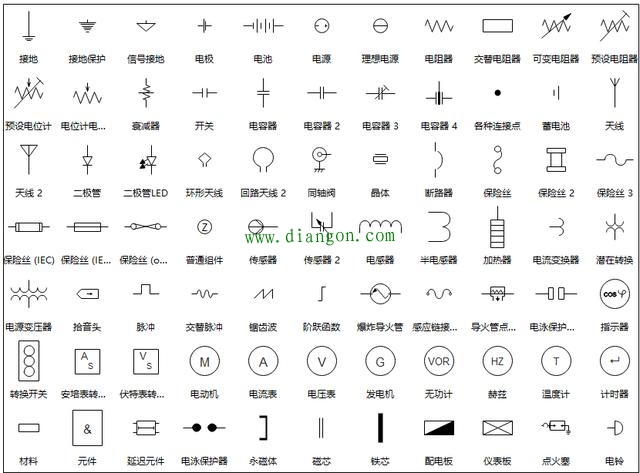

  电工电子电路图符号英文缩写大全


  电流表 PA
  电压表 PV
  有功电度表 PJ
  无功电度表 PJR
  频率表 PF
  相位表 PPA
  最大需量表(负荷监控仪) PM
  功率因数表 PPF
  有功功率表 PW
  无功功率表 PR
  无功电流表 PAR
  声信号 HA
  光信号 HS
  指示灯 HL
  红色灯 HR
  绿色灯 HG
  黄色灯 HY
  蓝色灯 HB
  白色灯 HW
  连接片 XB
  插头 XP
  插座 XS
  端子板 XT
  电线,电缆,母线 W
  直流母线 WB
  插接式(馈电)母线 WIB
  电力分支线 WP
  照明分支线 WL
  应急照明分支线 WE
  电力干线 WPM
  照明干线 WLM
  应急照明干线 WEM
  滑触线 WT
  合闸小母线 WCL
  控制小母线 WC
  信号小母线 WS
  闪光小母线 WF
  事故音响小母线 WFS
  预告音响小母线 WPS
  电压小母线 WV
  事故照明小母线 WELM
  避雷器 F
  电工电子电路图符号英文缩写大全
  熔断器 FU
  快速熔断器 FTF
  跌落式熔断器 FF
  限压保护器件 FV
  电容器 C
  电工电子电路图符号英文缩写大全
  电力电容器 CE
  正转按钮 SBF
  反转按钮 SBR
  停止按钮 SBS
  紧急按钮 SBE
  试验按钮 SBT
  复位按钮 SR
  限位开关 SQ
  接近开关 SQP
  手动控制开关 SH
  时间控制开关 SK
  液位控制开关 SL
  湿度控制开关 SM
  压力控制开关 SP
  速度控制开关 SS
  温度控制开关,辅助开关 ST
  电压表切换开关 SV
  电流表切换开关 SA
  整流器 U
  可控硅整流器 UR
  控制电路有电源的整流器 VC
  变频器 UF
  变流器 UC
  逆变器 UI
  电动机 M
  异步电动机 MA
  同步电动机 MS
  直流电动机 MD
  绕线转子感应电动机 MW
  鼠笼型电动机 MC
  电动阀 YM
  电磁阀 YV
  防火阀 YF
  排烟阀 YS
  电磁锁 YL
  跳闸线圈 YT
  合闸线圈 YC
  气动执行器 YPA,YA
  电动执行器 YE
  发热器件(电加热) FH
  照明灯(发光器件) EL
  空气调节器 EV
  电加热器加热元件 EE
  感应线圈,电抗器 L
  励磁线圈 LF
  消弧线圈 LA
  滤波电容器 LL
  电阻器,变阻器 R
  电位器 RP
  热敏电阻 RT
  光敏电阻 RL
  压敏电阻 RPS
  接地电阻 RG
  放电电阻 RD
  启动变阻器 RS
  频敏变阻器 RF
  限流电阻器 RC
  光电池,热电传感器 B
  压力变换器 BP
  温度变换器 BT
  速度变换器 BV
  时间测量传感器 BT1,BK
  液位测量传感器 BL
  温度测量传感器 BH,BM
  辅助文 名 称
  字符号
  A 电流
  A 模拟
  AC
  A 交流
  自动
  AUT
  ACC 加速
  ADD 附加
  ADJ 可调
  AUX 辅助
  ASY 异步www.diangon.com版权所有。
  B
  BRK 制动
  BK 黑
  BL 蓝
  BW 向后
  C 控制
  CW 顺时针
  CCW 逆时针
  D 延时(延迟)
  D 差动
  D 数字
  D 降
  DC 直流
  DEC 减
  E 接地
  EM 紧急
  F 快速
  FB 反馈
  FW 正,向前
  GN 绿
  H 高
  IN 输入
  INC 增
  IND 感应
  L 左
  L 限制
  L 低
  LA 闭锁
  M 主
  M 中
  M 中间线
  M
  MAN 手动
  N 中性线
  OFF 断开
  ON 接通(闭合)
  OUT 输出
  P 压力
  P 保护
  PE 保护接地
  PEN 保护接地与中性线共用
  PU 不接地保护
  R 记录
  R 右
  R 反
  RD 红色
  R
  RST 复位
  RES 备用
  RUN 运转
  S 信号
  ST 启动
  S
  SET 置位、定位
  SAT 饱和
  STE 步进
  STP 停止
  SYN 同步
  T 温度
  T 时间
  TE 无噪音(防干扰)接地
  V 真空
  V 速度
  V 电压
  WH 白
  YE 黄
  电气元件符号大全
  序号 元件名称 新符号 旧符号
  1 继电器 K J
  2 电流继电器 KA LJ
  3 负序电流继电器 KAN FLJ
  4 零序电流继电器 KAZ LLJ
  5 电压继电器 KV YJ
  6 正序电压继电器 KVP ZYJ
  7 负序电压继电器 KVN FYJ
  8 零序电压继电器 KVZ LYJ
  9 时间继电器 KT SJ
  10 功率继电器 KP GJ
  11 差动继电器 KD CJ
  12 信号继电器 KS XJ
  13 信号冲击继电器 KAI XMJ
  14 继电器 KC ZJ
  15 热继电器 KR RJ
  16 阻抗继电器 KI ZKJ
  17 温度继电器 KTP WJ
  18 瓦斯继电器 KG WSJ
  19 合闸继电器 KCR或KON HJ
  20 跳闸继电器 KTR TJ
  21 合闸 继电器 KCP HWJ
  22 跳闸 继电器 KTP TWJ
  23 电源监视继电器 KVS JJ
  24 压力监视继电器 KVP YJJ
  25 电压 继电器 KVM YZJ
  26 事故信号 继电器 KCA SXJ
  27 继电保护跳闸出口继电器 KOU BCJ
  28 手动合闸继电器 KCRM SHJ
  29 手动跳闸继电器 KTPM STJ
  30 加速继电器 KAC或KCL JSJ
  31 复归继电器 KPE FJ
  32 闭锁继电器 KLA或KCB BSJ
  33 同期检查继电器 KSY TJJ
  34 自动准同期装置 ASA ZZQ
  35 自动重合闸装置 ARE ZCJ
  36 自动励磁调节装置 AVR或AAVR ZTL
  37 备用电源自动投入装置 AATS或RSAD BZT
  38 按扭 SB AN
  39 合闸按扭 SBC HA
  40 跳闸按扭 SBT TA
  41 复归按扭 SBre或SBR FA
  42 试验按扭 SBte YA
  43 紧急停机按扭 SBes JTA
  44 起动按扭 SBst QA
  45 自保持按扭 SBhs BA
  46 停止按扭 SBss
  47 控制开关 SAC KK
  48 转换开关 SAH或SA ZK
  49 测量转换开关 SAM CK
  50 同期转换开关 SAS TK
  51 自动同期转换开关 2SASC DTK
  52 手动同期转换开关 1SASC STK
  53 自同期转换开关 SSA2 ZTK
  54 自动开关 QA
  55 刀开关 QK或SN DK
  56 熔断器 FU RD
  57 快速熔断器 FUhs RDS
  58 闭锁开关 SAL BK
  59 信号灯 HL XD
  60 光字牌 HL或HP GP
  61 警铃 HAB或HA JL
  62 合闸接触器 KMC HC
  63 接触器 KM C
  64 合闸线圈 Yon或LC HQ
  65 跳闸线圈 Yoff或LT TQ
  66 插座 XS
  67 插头 XP
  68 端子排 XT
  69 测试端子 XE
  70 连接片 XB LP
  71 蓄电池 GB XDC
  72 压力变送器 BP YB
  73 温度变送器 BT WDB
  74 电钟 PT
  75 电流表 PA
  76 电压表 PV
  77 电度表 PJ
  78 有功功率表 PPA
  79 无功功率表 PPR
  80 同期表 S
  81 频率表 PF
  82 电容器 C
  83 灭磁电阻 RFS或Rfd Rmc
  84 分流器 RW
  85 热电阻 RT
  86 电位器 RP
  87 电感(电抗)线圈 L
  88 电流互感器 TA CT或LH
  89 电压互感器 TV PT或YH
  10KV电压互感器 TV SYH
  35KV电压互感器 TV UYH
  110KV电压互感器 TV YYH
  90 断路器 QF DL
  91 隔离开关 QS G
  92 电力变压器 TM B
  93 同步发电机 GS TF
  94 交流电动机 MA JD
  95 直流电动机 MD ZD
  96 电压互感器二次回路小母线
  97 同期电压小母线(待并) WST或WVB TQMa,TQMb
  98 同期电压小母线(运行) WOS`或WVBn TQM`a,TQM`b
  99 准同期合闸小母线 1WSC,2WSC,3WSC
  1WPO,2WPO,3WPO 1THM,2THM,3THM
  100 控制电源小母线 +WC,-WC +KM,-KM
  101 信号电源小母线 +WS,-WS +XM,-XM
  102 合闸电源小母线 +WON,-WON +HM,-HM
  103 事故信号小母线 WFA SYM
  104 零序电压小母线 WVBz
  电流表 PA
  电压表 PV
  有功电度表 PJ
  无功电度表 PJR
  频率表 PF
  相位表 PPA
  最大需量表(负荷监控仪) PM
  功率因数表 PPF
  有功功率表 PW
  无功功率表 PR
  无功电流表 PAR
  声信号 HA
  光信号 HS
  指示灯 HL
  红色灯 HR
  绿色灯 HG
  黄色灯 HY
  蓝色灯 HB
  白色灯 HW
  连接片 XB
  插头 XP
  插座 XS
  端子板 XT
  电线,电缆,母线 W
  直流母线 WB
  插接式(馈电)母线 WIB
  电力分支线 WP
  照明分支线 WL
  应急照明分支线 WE
  电力干线 WPM
  照明干线 WLM
  应急照明干线 WEM
  滑触线 WT
  合闸小母线 WCL
  控制小母线 WC
  信号小母线 WS
  闪光小母线 WF
  事故音响小母线 WFS
  预告音响小母线 WPS
  电压小母线 WV
  事故照明小母线 WELM
  避雷器 F
  熔断器 FU
  快速熔断器 FTF
  跌落式熔断器 FF
  限压保护器件 FV
  电容器 C
  电力电容器 CE
  正转按钮 SBF
  反转按钮 SBR
  停止按钮 SBS
  紧急按钮 SBE
  试验按钮 SBT
  复位按钮 SR
  限位开关 SQ
  接近开关 SQP
  手动控制开关 SH
  时间控制开关 SK
  液位控制开关 SL
  湿度控制开关 SM
  压力控制开关 SP
  速度控制开关 SS
  温度控制开关,辅助开关 ST
  电压表切换开关 SV
  电流表切换开关 SA
  整流器 U
  可控硅整流器 UR
  控制电路有电源的整流器 VC
  变频器 UF
  变流器 UC
  逆变器 UI
  电动机 M
  异步电动机 MA
  同步电动机 MS
  直流电动机 MD
  绕线转子感应电动机 MW
  鼠笼型电动机 MC
  电动阀 YM
  电磁阀 YV
  防火阀 YF
  排烟阀 YS
  电磁锁 YL
  跳闸线圈 YT
  合闸线圈 YC
  气动执行器 YPA,YA
  电动执行器 YE
  发热器件(电加热) FH
  照明灯(发光器件) EL
  空气调节器 EV
  电加热器加热元件 EE
  感应线圈,电抗器 L
  励磁线圈 LF
  消弧线圈 LA
  滤波电容器 LL
  电阻器,变阻器 R
  电位器 RP
  热敏电阻 RT
  光敏电阻 RL
  压敏电阻 RPS
  接地电阻 RG
  放电电阻 RD
  启动变阻器 RS
  频敏变阻器 RF
  限流电阻器 RC
  光电池,热电传感器 B
  压力变换器 BP
  温度变换器 BT
  速度变换器 BV
  时间测量传感器 BT1,BK
  液位测量传感器 BL
  温度测量传感器 BH,BM
