交流发电机励磁电压太低要如何解决?

时间:2018-05-23 10:13来源:未知 作者:admin 点击:
自励恒压电路分析同步发电机励磁主电路见下图所示。 同步发电机它由主绕组F和励磁绕组L组成,励磁绕组是通过单相桥式半控整流供电。Z3为续流二极管,C5、R13、C6、R14、C7、R15等元

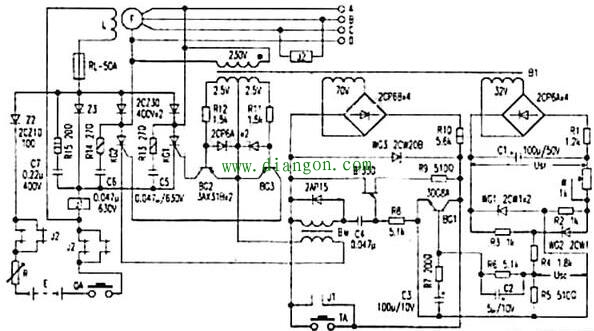

 自励恒压电路分析同步发电机励磁主电路见下图所示。
同步发电机它由主绕组F和励磁绕组L组成,励磁绕组是通过单相桥式半控整流供电。Z3为续流二极管,C5、R13、C6、R14、C7、R15等元件组成阻容保护电路,保护整流桥的二只整流二极管和二只单相可控硅。Z2为防反接保护启动励磁电瓶的二极管。它其控制电路由以下七部分组成:


1.比较环节:它将发电机F输出的220交流电经B1降压AC32v整流桥Z1(2CP54×4)、滤波器Rl、C1变为直流电,通过调压电位器W加到由R2、R3、WGl、wG2组成的对称桥式比较回路。稳压管WGl、WG2作为标准比较电压。2cW1稳压管稳压值为7.0~8.8Ⅴ,功耗为280mW
2.检测桥的电路:当输入电J土UsrUwG时,稳压管工作,R2、R3上压降为Usr-UwG,所以Usc=UwG2-UR2=2UwG-Usr。
3.稳定环节:由R4、R5、R6、R7、C2、C3组成防止系统振荡电路。
4.移相触发环节:由单结晶体管BT33D、稳压管WG3(2CW20B稳压值13.5~17Ⅴ)、电阻R8、R9、R10、电容C4、三极管BGl和脉冲变压器BM组成触发电路。从检测比较环节输出电压控制BGl对电容充电的快慢进行移相,移相后的脉冲经脉冲变J土器Bm加到脉冲分配环节。
5.脉冲分配环节:同步变压器的交流电压控制BG2、BG3(3Ax31B)轮流导通(每个导通半个周期)。同步变压器的极性保证KGl承受正向电压时BG2导通,这样触发脉冲就通过BG2加到KGl控制极上,使得可控硅在承受反向电J土时不送入脉冲。www.diangon.com版权所有。
6.充磁和起励环节:由隔离二极管Z2、蓄电池E、限流电阻R、起励按钮QA组成。当发电机无剩磁时,由蓄电池E充磁。
起励过程:由于发电机剩磁电压很低,因而控制回路无法工作,这样可控硅就得不到触发脉冲而无法导通,所以必须另加他励环节,负责发电机起励。具体过程如下:按下起励按钮QA,这时发电机励磁绕组由蓄电池E充磁,这样就有交流电压输出。开始电压较低,因此比较环节工作在O-A段,其输出电压Usc随着发电机电压上升而增加,使BGl等效内阻减少,触发脉冲就前移,可控硅开放角逐渐增加,这样有助于起励。当发电机电压升至一定数值,比较环节就进入A-B段工作。这时随着发电机电压上升。其输出电压Usc反而减少。因而可控硅开放角也减少。一直升到额定电压就稳定工作。继电器J2在发电机电压升至大约90%额定电压时动作。将蓄电池切断,以免继续充磁使发电机电压过高而损坏可控硅。由于J2触点容量较小,所以利用网对常闭触点串并联使用。   恒压过程:当发电机电压偏离额定值时,若发电机输出电压Fu↑→同步变压器B1→检测桥输出电压usc↓→BG1 Ube ↓→BGl IC ↓→电容C4充电速度放慢↓一单结晶体管触发脉冲后移↓→可控硅导通角减少↓→勋磁线圈L电流减少↓→发电机输出电压Fu↓;反之发电机输出电压Fu ↑,从而自动调节励磁电流使发电机电压稳定。
7.低速过电流保护环节:当发电机转速下降或因其他原因使磁场电流超过规定值时,Jl动作,将触发器电源短路,可控硅立即关闭,发电机失压,避免可控硅过电流而损坏。
上面电路图虽然老,但控制原理与现在普通型发电机这一个工作原理。你所说发电机电压低,则说明励磁电流不够,而这个问题主要出在比技环节。这时你可将同步变压器B1的220Ⅴ从发电机线路脱开,另外用市电220Ⅴ电源输到B1,看同步变压器的三个低压绕组的交流电压是否达到图上标注的值,AC2.5×2 AC70V AC32Ⅴ。如果正常那说明问题在C1,这种电解电容由于年长日久,电解液干枯,造成失效,给予更换,记录更换前C1两端直流电压,比较更换后的电压,并在线测量WG1 WGZ (2CW2)的稳压值是否为一样。9.2~10.5Ⅴ,如果有坏的,最好二只给同时换参数一样的。
对于BT33驰张振荡器也是同样道理,WG3稳压管、C4 0.047u、3DG8A、C3100uf电解电容容易出毛病。
你的发电机主要问题就在
