怎样分辨电缆大小

时间:2018-05-28 10:06来源:未知 作者:admin 点击:
想快速区分电缆大小,可以参照以下几点: 电缆外皮上有标注,举例,50mm2的4芯电缆标注为3*50+1*25,3*50表示三根火线为50mm2的,1根零线为25mm2的,也有是5芯电缆的,还加一根火线。 若
想快速区分电缆大小,可以参照以下几点:
电缆外皮上有标注,举例,50mm2的4芯电缆标注为3*50+1*25,3*50表示三根火线为50mm2的,1根零线为25mm2的,也有是5芯电缆的,还加一根火线。
若标注不清晰,你得将外皮剥开,用游标卡尺量外径(需要量火线,粗点的就是火线),直径多大就是多少的电缆。
求出截面,截面的计算公式:S=半径的平方R??×π。比如直径1.76的线,就是1.76÷2×3.14=2.76平方≈2.5平方,(取近似值)。 如果你是要选择电线的大小,一般是先根据用电器的功率大小算出电流,然后根据电流在查电工手册即可,这样比较准确。

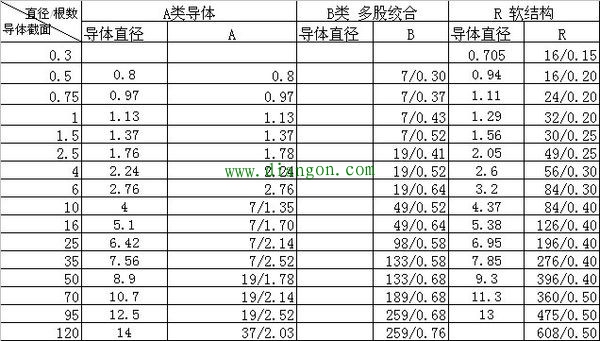

具体数据可以参照下图
